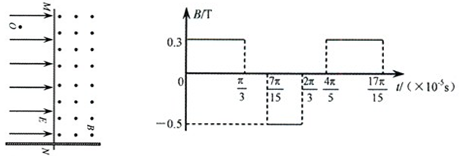

1、计算题 （18分）如图a所示，竖直直线MN左方有水平向右的匀强电场，现将一重力不计，比荷
的正电荷置于电场中O点由静止释放，经过
后，电荷以v0=1.5×104m/s的速度通过MN进入其右方的匀强磁场，磁场与纸面垂直，磁感应强度B按图b所示规律周期性变化（图b中磁场以垂直纸面向外为正，以电荷第一次通过MN时为t=0时刻，忽略磁场变化带来的影响）。求：
（1）匀强电场的电场强度E；
（2）图b中
时刻电荷与O点的竖直距离r。
（3）如图在O点下方d=39.5cm处有一垂直于MN的足够大的挡板，求电荷从O点出发运动到挡板所需要的时间。（结果保留2位有效数字）
2、计算题 如图（甲）所示，边长为L=2.5m、质量m=0.50kg的正方形绝缘金属线框，放在光滑的水平桌面上，磁感应强度B=0.80T的匀强磁场方向竖直向上，金属线框的一边ab与磁场的边界MN重合。在力F作用下金属线框由静止开始向左运动，在5.0s内从磁场中拉出．测得金属线框中的电流随时间变化的图象如图（乙）所示，已知金属线框的总电阻为R=4.0Ω。
小题1:试判断金属线框从磁场中拉出的过程中，
线框中的感应电流方向?
小题2: t=2.0s时，金属线框的速度？
小题3:已知在5.0s内F做功1.95J，则金属框从磁场拉出过程线框中产生的焦耳热是多少？
3、选择题 如图所示，平行板间有互相垂直的匀强电场和匀强磁场，重力不计的带电粒子沿平行于极板方向从左侧射入，从右侧离开场区时动能比初动能小了些，为了使它离开场区时的动能比初动能大，可以(? )
A．增大粒子进入场区时的初速度
B．改变带电粒子的带电性质
C．减小磁场的磁感应强度
D．增加两板间的电压
4、简答题 如图，在xoy平面内，有场强E=12N／C、方向沿x正方向的匀强电场，磁感强度B=2T、方向垂直xoy平面指向纸里的匀强磁场．一质量m=4×
kg、电量q=2.5×C的带电微粒沿xoy平面做匀速直线运动，运动到原点O时，撤去磁场，经一段时间后，带电粒子运动到了x轴上P点，求：
(1)PO之间的距离 ; (2)带电微粒由O运动到P点的时间.
?
5、计算题 （16分）如图所示，矩形区域MNPQ内有水平向右的匀强电场，虚线框外为真空区域；半径为R、内壁光滑、内径很小的绝缘半圆管ADB固定在竖直平面内，直径AB垂直于水平虚线MN，圆心O恰在MN的中点，半圆管的一半处于电场中。
一质量为m，可视为质点的带正电小球从半圆管的A点由静止开始滑入管内，小球从B点穿出后，能够通过B点正下方的C点。重力加速度为g，小球在C点处的加速度大小为5g/3。求：
（1）小球所受电场力的大小；
（2）小球在B点时，对半圆轨道的压力大小；
（3）虚线框MNPQ的宽度和高度满足的条件。
