1、计算题 1932年美国物理学家劳伦斯发明了回旋加速器，巧妙地利用带电粒子在磁场中的运动特点，解决了粒子的加速问题。现在回旋加速器被广泛应用于科学研究和医学设备中。

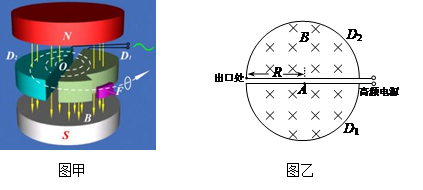

某型号的回旋加速器的工作原理如图甲所示，图乙为俯视图。回旋加速器的核心部分为D形盒，D形盒装在真空容器中，整个装置放在电磁铁两极之间的磁场中，磁场可以认为是匀强磁场，且与D形盒盒面垂直。两盒间狭缝很小，带电粒子穿过的时间可以忽略不计。质子从粒子源A处进入加速电场的初速度不计，从静止开始加速到出口处所需的时间为t。已知磁场的磁感应强度为B，质子质量为m、电荷量为+q，加速器接一定频率高频交流电源，其电压为U。不考虑相对论效应和重力作用。求：
（1）质子第1次经过狭缝被加速后进入D形盒运动轨道的半径r1；
（2）D形盒半径为R；
（3）试推理说明：质子在回旋加速器中运动时，随轨道半径r的增大，同一盒中相邻轨道半径之差是增大、减小还是不变?

2、简答题图为测量某种离子的比荷的装置．让中性气体分子进入电离室A，在那里被电离成离子．这些离子从电离室的小孔飘出，从缝S1进入加速电场被加速，然后让离子从缝S2垂直进入匀强磁场，最后打在底片上的P点．已知加速电压为U，磁场的磁感应强度为B，缝S2与P之间的距离为a，离子从缝S1进入电场时的速度不计，求该离子的比荷

q
m

．

3、简答题如图所示，在xoy平面内有很多质量为m、电量为e的电子，从坐标原点O不断以相同的速率V0沿不同方向平行xoy平面射入第I象限。现加一垂直xoy平面向里、磁感强度为B的匀强磁场，要求这些入射电子穿过磁场都能平行于x轴且沿X轴正方向运动。求符合条件的磁场的最小面积。（不考虑电子之间的相互作用）
