1、简答题 有一交流发电机，用示波器观察到它产生的感应电动势波形如图所示，求：
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060408/dzvepjtdwc2.jpg\" style=\"vertical-align:middle;\">
(1)t1=\"1/200\" s,t2=\"1/100\" s时电动势的瞬时值；
(2)已知线圈的面积为16 cm2,共25匝，求匀强磁场的磁感应强度.
2、选择题 在匀强磁场中的矩形线圈从中性面开始匀速转动，穿过线圈平面的磁通量Φ与时间t的图象可能是下图中的哪一个（?）![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060408/2qgqm1ox2tm.png\" style=\"vertical-align:middle;\">
3、选择题 电阻为1Ω的矩形线圈绕垂直于磁场方向的轴在匀强磁场中匀速转动，产生的交变电动势随时间变化的图象如图所示。现把交流电加在电阻为9Ω的电热丝上，则下列说法中正确的是
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060408/x0nasdzgs5t.png\" style=\"vertical-align:middle;\">
A．线圈转动的角速度为31.4rad/s
B．如果线圈转速提高一倍，则电流不会改变
C．电热丝两端的电压![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060408/bw1zgbtfmoy.png\" style=\"vertical-align:middle;\">V
D．电热丝的发热功率P＝1800 W
4、选择题 某交变电压为e＝6![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/muthdajsn0i.png\" style=\"vertical-align:middle;\">sin100πt（V），则
A．耐压为6 V的电容器能直接用在此电源上
B．把额定电压为6 V的小灯泡接在此电源上，小灯泡正常发光
C．把额定电压为6 V的小灯泡接在此电源上，小灯泡将烧毁
D．用此交变电流作打点计时器的电源时，打点周期为0.04s

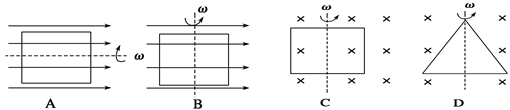

5、选择题 下列各图中，哪些情况线圈中不能产生交流电是（ ）
![]() 600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/uqctxl3r1bj.png\" style=\"vertical-align:middle;\">
|
