1、选择题 如图甲所示，在平行板电容器A、B两极板间加上如图乙所示的交变电压，t=0时A板电势比B板高，两板中间静止一电子，设电子在运动过程中不与两板相碰撞，而且电子只受电场力作用，规定向左为正方向，则下列叙述正确的是（?）

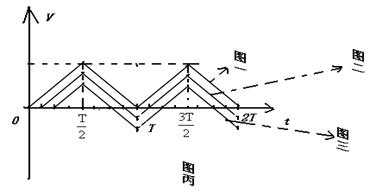

A、若t=0时刻释放电子，则电子运动的v-t图线如图一所示，该电子一直向B板做匀加速直线运动，
B、若t=
时刻释放电子，则电子运动的v-t图线如图二所示，该电子一直向着B板匀加速直线运动
C、若t=
时刻释放电子，则电子运动的v-t图如图三所示，该电子在2T时刻在出发点左边
D、若t=
时刻释放电子，在2T时刻电子在出发点的右边
2、选择题 不定项选择
用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的正（+）插孔，黑表笔插入多用电表的负（-）插孔，则
（ ）
3、简答题 如图所示，在真空中，半径为R=5L0的圆形区域内存在匀强磁场，磁场方向垂直纸面向里．在磁场右侧有一对平行金属板M和N，两板间距离为d=6L0，板长为L=12L0，板的中心线O1O2与磁场的圆心O在同一直线上．有一电荷量为q、质量为m的带电的粒子，以速度v0从圆周上的a点沿垂直于半径OO1并指向圆心的方向进入磁场平面，当从圆周上的O1点水平飞出磁场时，给M、N板加上如下图所示电压，最后粒子刚好以平行于M板的速度，从M板的边缘飞出（不计粒子重力）．求
（1）磁场的磁感应强度；
（2）求交变电压的周期T和电压U0的值；
（3）若t=
| 3T 2 |
4、实验题 （1）一同学用多用电表测量一电器元件电阻（约
，选用
倍率，操作正确，此时刻度盘上的指针位置如图甲所示，则该同学紧跟下来的做法主要有______________，正确操作后，指针位置如图乙所示，则其元件电阻为____________________。
（2）为了更精确地测出其阻值，该同学去实验室借用器材，实验员替他准备了下列器材：
A、直流电流表
，
B、直流电流表
，
C、电流电压表
，
D、电流电压表
，
E、直流电源E
F、滑动变阻器R
G、开关一个、导线苦干
则该同学应选用电流表________________，电压表_________________，并在虚线框内画出测量电路图。

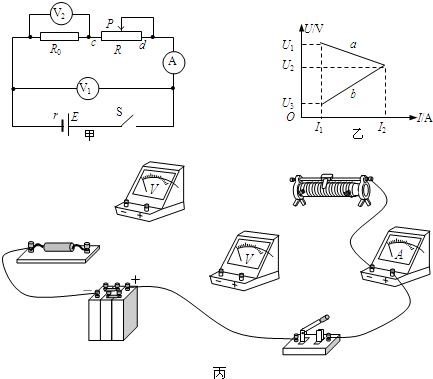

5、简答题 某同学利用如图甲所示的电路测定电源的电动势和内电阻，实验中电表内阻对实验结果的影响很小，均可以忽略不计．闭合电键S后，变阻器的滑动触头P由变阻器的一端滑到另一端的过程中，两电压表示数随电流变化情况分别如图乙中的直线a、b所示．
（1）将如图丙所示实物图中未连接的部分元件，按电路图连接成实验电路；
（2）通过分析可知，图乙中直线______（填a或b）表示电压表V1示数随电流表A示数变化的关系；
（3）根据U-I图象中坐标轴表示的数据，可求出电源电动势E=______，内电阻r=______．
