1、简答题 在测量金属丝电阻率的试验中，可供选用的器材如下：
待测金属丝：Rx（阻值约4Ω，额定电流约0.5A）；
电压表：V（量程3V，内阻约3kΩ）；
电流表：A1（量程0.6A，内阻约0.2Ω）；A2（量程3A，内阻约0.05Ω）；
电源：E1（电动势3V，内阻不计）E2（电动势12V，内阻不计）
滑动变阻器：R（最大阻值约20Ω）螺旋测微器；毫米刻度尺；开关S；导线．
（1）用螺旋测微器测量金属丝的直径，示数如图所示，读数为______mm．
（2）若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选______、电源应选______（均填器材代号）．
（3）在虚线框中完成电路原理图．
参考答案：（1）从图中读出金属丝的直径为d=1.5mm+27.3×0.01mm=1.773mm；
（2）电压表量程3V，故电源选E1，最大电流读数I≈3V4Ω=0.75A，为使电流表指针偏转角度超过13，故电流表选A1；
（3）滑动变阻器采用限流式；
安培表电阻较小，大内小外，故安培表用外接法；
电路如图所示：
故答案为：（1）1.773；（2）A1，E1；（3）如图所示．
本题解析：
本题难度：一般

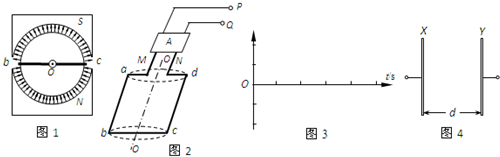

2、简答题 某种小发电机的内部结构平面图如图1所示，永久磁体的内侧为半圆柱面形状，它与共轴的圆柱形铁芯间的缝隙中存在辐向分布、大小近似均匀的磁场，磁感应强度B=0.5T．磁极间的缺口很小，可忽略．如图2所示，单匝矩形导线框abcd绕在铁芯上构成转子，ab=cd=0.4m，bc=0.2m．铁芯的轴线OO′在线框所在平面内，线框可随铁芯绕轴线转动．将线框的两个端点M、N接入图中装置A，在线框转动的过程中，装置A能使端点M始终与P相连，而端点N始终与Q相连．现使转子以ω=200π?rad/s角速度匀速转动．在图1中看，转动方向是顺时针的，设线框经过图1位置时t=0．（取π=3）
（1）求t=
| 1 400 |
参考答案：（1）根据法拉第电磁感应定律知：感应电动势?E=BSω=B×ab×bc×ω?
代入数据得?E=24V?
（2）由题意知线框转过π弧度电势将反向，根据右手定则知，开始时P点电势低即UPQ=-24V，电势反向时间为
t=πω=0.005s，所以图象为：
（3）粒子开始运动后一个周期内的运动示意图如图所示
粒子在电导中产生的加速度大小为：a=Uqdm
向Y板加速的距离?s1=12a×(T-t0)2=0.08m?
向X板加速的距离?s2=12a×(t0-12T)2=0.005m?
一个周期内前进的距离?S=2S1-2S2=0.15m? ?
由于S＜d，d-S=0.02m＜S1，所以粒子将在下一周期向Y板加速过程中到达Y板
设这次加速时间为t?d-s=12at2t=2.0×10-3s?
求出总时间? t总=T+t=1.2×10-2s? ?
答：（1）感应电动势为24V
（2）图象见上图；
（3）粒子经历时间为1.2×10-2s
本题解析：
本题难度：一般
3、选择题 如图所示，两平行金属板水平放置并接到电源上，一个带电微粒P位于两板间恰好平衡，现用外力将P固定，然后使两板各绕其中点转过α角，如图中虚线所示，撤去外力，则P在两板间
[? ]
参考答案：B
本题解析：
本题难度：一般

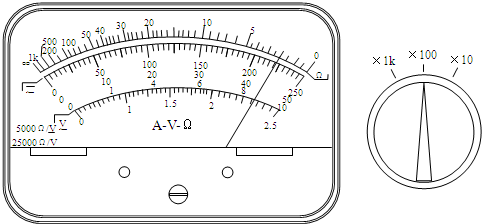

4、填空题 如图所示为某同学用多用电表欧姆档测量一个电阻阻值的示数和档位情况，则这个电阻的阻值约为______Ω．如果想测量的更精确些，应怎样调节多用电表后再进行测量？
答：______．
参考答案：由图所示可知，欧姆表示数为R=2.0×100Ω=2.0×102Ω；
欧姆表指针偏转角度很大，所选档位太大，为准确测量，应换×10挡，然后进行欧姆调零，最后再测电阻．
故答案为：2.0×102，换用×10Ω档并调零，然后再测．
本题解析：
本题难度：一般
5、简答题 如图所示，金属板A、金属网B、荧光屏C彼此平行，A、B之间的距离d1=9cm，
B、C之间的距离d2=18cm，电源电动势E=20V，内阻r=2Ω，滑动变阻器在0～18之间可调，图中滑动片置于电阻的中点，从S孔向各个方向以速度V0=1×105m/s向电场中射入电子，电子的比荷
| q m |
参考答案：（1）设A、B两板间的电压为U，则有U=ER+r?r2=9V?
E=Ud=100V
（2）对竖直向上发射的电子到达B板P点时
水平速度为：vBX=at=eEtm
水平距离：d1=12at2=eEt22m得：vBX=1.8×106m/s
电子运动到B网竖直距离为：r1=v0t=1cm
设电子到达B时，速度方向与水平方向夹角为θ，则：tan=v0vBX=118
电子从B运动到C的竖直距离为：r=d2tanθ=1cm
∴屏上宽圆半径?r=r1+r2=2cm
答：（1）A、B之间的电场强度100V；
（2）设所有电子都能打在荧光屏上，则屏上亮圆的半径2cm．
本题解析：
