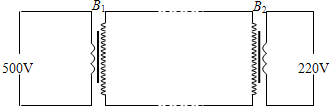

1、选择题 在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变。随着发电厂输出功率的增大，下列说法中正确的有
[? ]
A.升压变压器的输出电压增大
B.降压变压器的输出电压增大
C.输电线上损耗的功率增大
D.输电线上损耗的功率占总功率的比例不变
2、实验题 用104 V高压输送200 kW的电功率，在输电线损失2%的电功率，则输电线的电阻为_____________Ω；若把输送电压降低为2 000 V，则输电线上损失的功率将占输送功率的_________________%.
3、填空题 电站向某地输送5000kW的电功率，若将输送电压提高10倍，同时将输电线截面积减为原来的一半，若变化前输电线上电功率损失是100kW。那么，变化后输电线上损失的电功率为________KW
4、选择题 某小型水电站的电能输送示意图如图所示，发电机通过升压变压器T1和降压变压器T2向用户供电。已知输电线的总电阻为
，降压变压器T2的原、副线圈匝数之比为4:1，降压变压器副线圈两端交变电压的瞬时值表达式为
V，降压变压器的副线圈与阻值
Ω的电阻组成闭合电路。若将变压器视为理想变压器，则下列说法中正确的是?（?）
A．通过电阻
的电流的有效值是20A
B．如果用户电阻阻值增大，其它条件不变，则输电线路电阻中的电流值减小
C．升压变压器T1的输出电压等于降压变压器T2的输入电压
D．升压变压器T1的输出功率大于降压变压器T2的输入功率
5、计算题 发电站通过升压变压器、输电导线和降压变压器把电能输送到用户，如果升压变压器和降压变压器都可视为理想变压器。
（1）画出上述输电全过程的线路图；
（2）若发电机的输出功率是100 kW，输出电压是250 V，升压变压器的原、副线圈的匝数比为1∶25，求升压变压器的输出电压和输电导线中的电流；
（3）若输电导线中的电功率损失为输入功率的4%，求输电导线的总电阻和降压变压器原线圈两端的电压；
（4）计算降压变压器的输出功率。
