时间:2019-06-29 06:20:23
1、填空题 （1）在进行测定电源电动势和内电阻的实验时，除了需有待测电源、开关和导线外，下列各组器材可以完成实验的是______（填字母代号）．
A．电压表和电流表?B．电流表和电阻箱?C．电压表和电阻箱
D．电流表和滑动变阻器?E．电压表和滑动变阻器?F．电压表、电流表和滑动变阻器
（2）某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2.5Ω的保护电阻R0，实验电路如图所示．
①连好电路后，当该同学闭合电键，发现电流表和电压表均有一定的读数．检查各接线柱均未接错且接触良好；他用多用电表的电压档检查电路，把两表笔分别接a、b时，读数与电压表读数接近，把两表笔分别接b、c，c、d，d、e时，读数趋于零或为零，由此可推断故障可能是______；

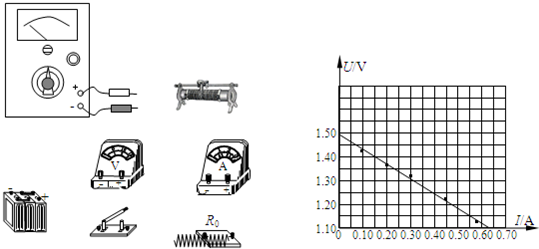

②依据电路原理图，在下图中以笔画线代替导线，连接该同学用多用电表的电压挡检查电路cd段时的实物电路；
③排除故障后，该同学顺利完成实验，将测量的数据反映在U-I图上，根据这一图线，可求出电池的电动势E=______V，内电阻r=______Ω．

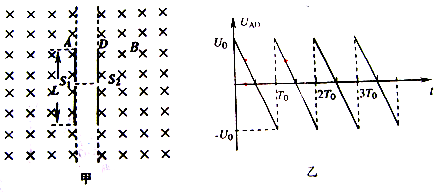

2、计算题 (16 分）如图甲，距离很近的竖直边界两侧为相同的匀强磁场区域，磁场范围很大，方向垂直纸面向里。在边界上固定两个等长的平行金属板A 和D ，两金属板中心各有－小孔S1、S2 ，板间电压的变化规律如图乙，正、反向最大电压均为U0，周期为T0。一个质量为m、电荷量为＋q的粒子在磁场中运动的周期也是T0 。现将该粒子在t=T0/4时刻由S1静止释放，经电场加速后通过S2又垂直于边界进人右侧磁场区域，在以后的运动过程中不与金属板相碰。不计粒子重力、极板外的电场及粒子在两边界间运动的时间。
（1）求金属板的最大长度。
（2）求粒子第n次通过S2的速度。
（3）若质量m ’="13/12" m 电荷量为＋q的另一个粒子在t =" 0" 时刻由S1静止释放，求该粒子在磁场中运动的最大半径。
3、选择题
如图，D为一理想二极管（正向电阻为0，反向电阻无穷大），平行金属板M、N水平放置，两板之间有一带电微粒以速度v0沿
图示方向做直线运动，当微粒运动到P点时，将M板迅速向上平移一小段距离，则此后微粒的运动情况是（ ? ）
4、实验题 某物理兴趣小组要精确测量某电压表的内阻，实验室可供选择的器材如下?
待测电压表V（量程2V，内阻约为4kΩ）?
毫安表mA（量程2 mA，内阻约为500Ω）?
直流电源（电动势E约为4V，内阻不计）?
定值电阻三个（R1=2000Ω，R2=8000Ω，R3=12000Ω）?
滑线变阻器R（最大电阻20Ω，额定电流1.5 A）?
开关S及导线若干
要求测量时两电表指针偏转均超过其量程的一半。?
（1）有同学拟将待测电压表和毫安表直接串联接入电压合适的测量电路中，测出电压和电流值，再计算电压表的内阻RV。该方案不可行的原因是_______________。
（2）为了精确测量电压表的内阻，在下面方框中设计出合理的实验电路，并标明选定的定值电阻的符号。?
（3）电路接通后，若某次测量时电压表读数为U，电流表读数为J，则电压表内阻的表达式RV=? ______。
5、选择题 下列关于电源的说法中正确的是（ ）
A．电源向外提供的电能越多，表示电动势越大
B．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功
C．电源的电动势与外电路有关，外电路电阻越大，电动势就越大
D．电源没有接入电路时电源两极间的电压就是电动势
