1、填空题
用伏安法测一节干电池的电动势E和内阻r，所给的器材有：
A．电压表V：0～3V?B．电流表A：0～0.6A? C．滑动变阻器R1（总阻值15Ω）?D．滑动变阻器R2（总阻值1000Ω）
E．开关S和导线若干
（1）滑动变阻器选用______（填R1或R2）；
（2）请在如图（1）方框内画出实验电路图
（3）如图（2）所示，是某同学做测量电池的电动势和内阻的实验中得到的电池的伏安图线，则该电池的电动势为______V，内阻为______Ω．（结果保留两位有效数字）
2、简答题 测量电源的电动势E及内阻r（E约为2V，r约为1.5Ω）．
器材：量程3V的理想电压表V，量程0.5A的电流表A（具有一定内阻但未知），滑线变阻器R′，电键K，导线若干．
①画出实验电路原理图．图中各元件需用题目中给出的符号或字母标出．
②实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2．则可以求出E=______，r=______．（用I1，I2，U1，U2表示）
3、选择题
（单选）某同学测量一只未知阻值的电阻．他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图所示．为了使多用电表测量的结果更准确，该同学应该进行哪些操作（ ? ）
4、填空题 如图所示，直空中有以O′为圆心，r为半径的圆柱形匀强磁场区域，圆的最下端与x轴相切于直角坐标原点O，圆的右端与平行于y轴的虚线MN相切，磁感应强度为B，方向垂直纸面向外，在虚线MN右侧x轴上方足够大的范围内有方向竖直向下、场强大小为E的匀强电场．现从坐标原点O向纸面不同方向发射速率相同的质子，质子在磁场中做匀速圆周运动的半径也为r，已知质子的电荷量为e，质量为m，不计质子的重力、质子对电磁场的影响及质子间的相互作用力．求：
（1）质子进入磁场时的速度大小
（2）沿y轴正方向射入磁场的质子到达x轴所需的时间．
5、简答题 太阳能是一种清洁、绿色能源．在上海举办的2010年世博会上，大量使用了太阳能电池．太阳能电池在有光照时，可以将光能转化为电能；在没有光照时，可以视为一个电学器件．某实验小组通过实验，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性．所用的器材包括：太阳能电池，电源E，电流传感器，电压传感器，滑动变阻器R，开关S及导线若干．

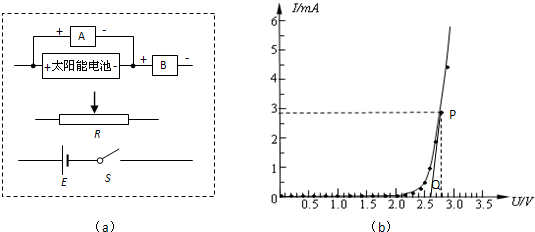

（1）为了描绘出完整的I-U特性曲线，在图1中A处接______传感器，B处接______传感器，并将图（a）连成完整的实验电路图．
（2）该实验小组根据实验得到的数据，描点绘出了如图（b）的I-U图象，图中PQ为过P点的切线．由图可知，当电压小于2.00V时，太阳能电池的电阻______（选填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为______Ω．
