1、实验题 （1）用螺旋测微器测圆金属丝直径d时，示数如图所示，此示数为?mm。
?
（2）在“测定金属的电阻率”的实验中，需要测量金属丝的长度Ｌ和直径d。现用最小分度为1mm的米尺测量金属丝的长度，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度Ｌ为＿＿＿mm。
参考答案：(1)0.700mm(2)972.0mm
本题解析：略
本题难度：简单
2、实验题 在“测定金属的电阻率”实验中，所用测量仪器均已校准，待侧金属接入电路部分的长度约为50cm。

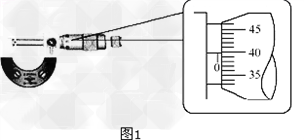

（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为________mm。（该值接近多次测量的平均值）
（2 ）用伏安法测量电阻丝的电阻Rx。实验所用器材为：电池组（电动势3V，内阻1Ω），电流表（内阻0.1Ω），电压表（内阻约3kΩ），滑动变阻器R（0~20Ω，额定电流2A），开关，导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

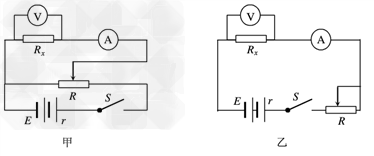

由以上实验数据可知：他们测量Rx是采用图2中的_____图（选填“甲”或“乙”）。
图2
（3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端。请根据（2）所选的电路图，补充完成图3中实物图的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。?
图3? ? 图4

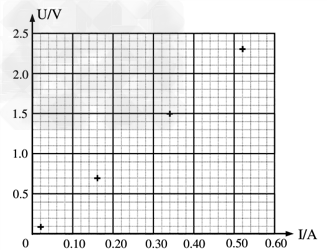

（4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示。图中已标出了与测量数据对应的4个坐标点，请在图4中标出第2、4、6次测量数据的3个坐标点，并描绘出U-I图线，由图线得出金属丝的阻值R=______Ω（保留2位有效数字）。
（5）根据以上数据可以估算出金属丝的电阻率约为___________。
A.
B.
C.
?
D.
（6）任何实验测量都存在误差，本实验所用的测量仪器均已校准，下列关于误差的说法中正确的是___________。（有多个正确选项）
A.用螺旋测微器测量金属丝的直径时，由于读数引起的误差属于系统误差
B.由于电流表和电压表内阻引起的误差属于偶然误差
C.若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差
D.用U-I图象处理数据求金属丝的电阻率可以消除偶然误差
参考答案：（1）0.398（0.395~0.399 ）?
（2）甲
（3）
（4）如下图，4.4（4.3~4.7 ）
（5）C
（6）CD
本题解析：
本题难度：困难
3、简答题 如图所示，矩形平行金属板M、N之间的间距是板长的
2
3 |
参考答案：（1）粒子在电场中运动过程，做类平抛运动，则
qE=ma
L=v0t
本题解析：
本题难度：一般
4、选择题 如图所示，在O点处放置一个正电荷。在过O点的竖直平面内的A点，自由释放一个带正电的小球，小球的质量为m、电荷量为q。小球落下的轨迹如图中虚线所示，它与以O为圆心、R为半径的圆（图中实线表示）相交于B、C两点，O、C在同一水平线上，∠BOC=30°，A距离OC的竖直高度为h。若小球通过B点的速度为v，则下列说法正确的是
[? ]
参考答案：D
本题解析：
本题难度：一般

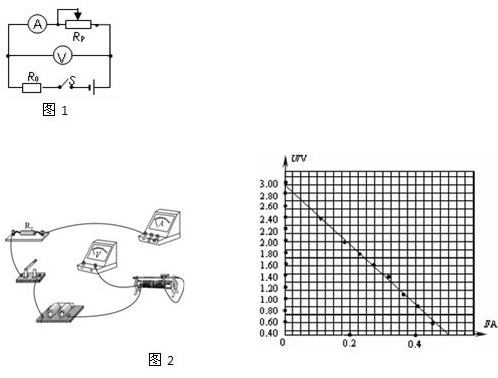

5、简答题 利用如图1所示的电路测定干电池的电动势和内电阻，提供的器材有：
待测干电池节，每节干电池的电动势均约为?1.5V，内阻均约为0.5Ω
直流电压表V（量程0～3V，内阻很大）；
直流电流表A（量程0～0.6～3A，内阻忽略不计）
定值电阻R0=4Ω
滑动变阻器RP（阻值范围0～20Ω，允许最大电流2A）
开关一个
导线若干
（1）请根据实验原理图1，把右边的实物图连接完整（电流表量程必须选择正确）
（2）某同学利用该电路完成实验时，闭合电键后，发现无论怎样调节变阻器的滑片，电流表A保持一定的示数不变，电压表的示数维持在2.4V左右．由此可判断故障应是______（填选项前的字母
A．电流表A烧毁断路
B．定值电阻R0断路
C．滑动变阻器RP滑片与电阻线之间断开
D．滑动变阻器的电阻线断开
（3）故障排除后进行实验，记录了几组电压表和电流表的数据描点连线如图，请根据描出的图得出两节干电池总的电动势值为______V，干电池的总内阻为______Ω．（结果保留两位小数）
参考答案：（1）两节电池的总电动势约为3V，电压表量程可选0-3V．电路中最大电流为Imax=ER0+r=34+1A=0.6A，则电流表的量程选择0-0.6A．电路连接如图所示．?
（2）A、若电流表A烧毁断路，电流表A将没有示数，与题不符．故A错误．
B、若定值电阻R0断路，两电表均没有示数，与题不符．故B错误．
C、若滑动变阻器RP滑片与电阻线之间断开，变阻器接入电路的电阻不变，等于其最大的阻值，则电路中电流和路端电压均不变，两
电表有一定的示数，而且保持不变，与题相符．故C正确．
D、若滑动变阻器的电阻线断开，电路中没有电流，电流表的示数为零，与题不符．故D错误．
故选C
（3）根据闭合电路欧姆定律U=E-Ir得，当I=0时，U=E，则U-I图象的纵轴截距等于电源的电动势E，图象的斜率大小等于电源的内阻r与R0之和，则由图读出电动势E=2.90V，内阻r=△U△I-R0=2.90-0.400.5Ω-4Ω=1.00Ω．
故答案为：
（1）连接线路如图．
（2）C．
（3）2.90，1.00
本题解析：
本题难度：一般
