1、实验题 （8分）有一个待测电阻R，其阻值大约20Ω～50Ω之间，现要进一步测量其电阻，手边现有如图所示器材：
电源E（电动势12V，内阻为0.5Ω）；
电压表（0～3 V～15V，内阻约10kΩ）;
电流表（0～0.6A～3A，内阻约1Ω）
滑动变阻器R1（阻值0～10Ω，额定电流2A）；
滑动变阻器R2（阻值0～1700Ω，额定电流0.3A）；
电键S和导线若干。
要求多次测量电阻R的电压U和电流I，画出其伏安线求电阻。现回答下面问题：
（1）电压表的量程应选 ，电流表的量程应选 ，滑动变阻器应选 。
（2）请画出实验电路图。
参考答案：（1）0~15V 0~0.6A R1 （2）外接 分压式
本题解析：（1）电源电动势12V，所以电压表量程应该选用0—15V的，电流最大值约为
，所以电流表量程选0—0.6A的，滑动变阻器在调节起来较为方便，应该选阻值较小的R1，
（2）滑动变阻器阻值较小，应该选用分压电路，待测电阻阻值较小，选用电流表外接，电路图如下
本题难度：一般
2、选择题 下列单位中是电场强度的单位的是
A.N/C
B.V*m
C.J/C
D.J/s
参考答案：A
本题解析：试题分析：电场强度的定义式
中F、q的单位分别是牛，库，由此公式推导出来电场强度为单位是N/C，匀强电场中电场强度与电势差的关系式是
，公式中U、d的单位分别是伏、米，由此公式推导出来电场强度为单位是伏/米．故选A，
考点：考查了单位制
点评: 电场强度的单位是导出单位，根据电场强度的两公式进行推导出两个单位．基础题．
本题难度：简单
3、填空题 （1）图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为 mm
（2）实验室内有一电压表
，量程为150mV 内阻约为150Ω 。现要将其改装成量程为10mA 的电流表。为此，实验室提供如下器材：干电池E（电动势为 1.5V ），滑线变阻器R
参考答案：
本题解析：
本题难度：一般
4、选择题 如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，运动轨迹如图中虚线所示，不计粒子的重力。则
A.a、b一定是异性电荷
B.a的速度将减小，b的速度将增加
C.a的加速度将减小，b的加速度将增加
D.两个粒子的电势能一个增加一个减小
参考答案：AC
本题解析：试题分析：电场线是从正电荷或者无穷远出发出，到负电荷或无穷远处为止，电场线密的地方电场的强度大，电场线疏的地方电场的强度小．
A、电场线的方向不知，所以粒子带电性质不定，由图知a、b两粒子，受电场力方向相反，则a、b一定是异性电荷；正确
B、从图中轨道变化来看电场力都做正功，动能都增大，速度增大；错误
C、电场线密的地方电场的强度大，电场线疏的地方电场的强度小，所以a受力减小，加速度减小，b受力增大，加速度增大；正确
D、从图中轨道变化来看电场力都做正功，动能都增大，电势能都减少；错误
故选AC
考点：电场线
点评：掌握住电场线的特点，即可解决本题
本题难度：困难
5、实验题 某同学用伏安法测一节干电池的电动势E和内电阻r，所给的器材有:
A．电压表V:0～3～15V B．电流表A:0～0.6～3A C．变阻器R1(20Ω，1A)
D．变阻器R2(1000Ω，0.1A) E．电键S和导线若干
【小题1】实验中电流表应选用的量程为 ；电压表应选用的量程为 ；变阻器应选用 ____ (填R1或R2)；

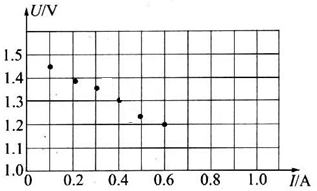

【小题2】实验测得的6组数据已在U-I图中标出，如图所示。请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=________V，电阻r=________Ω.
参考答案：
【小题1】_0—0.6A 0—3V R1
【小题2】E=_1.5__V，r=__0.50__Ω
本题解析：分析：（1）根据电池的电动势和图中的电流值可选取电流表及电压表；滑动变阻器在本实验中作为限流使用，故应选取若大于内阻的滑动变阻器；
（2）用直线将各点相连，注意让各点尽量分布在直线两侧；由图象与纵坐标的交点可求得电动势；图象的斜率表示电池的内电阻．
解答：解：（1）由图可知，电流小于0.6A，故电流表应选用的量程为0-0.6A；而电池的电动势约为1.5V，故电压表应选用的量程为 0-3V；
为了调节方便并能减小误差，故变阻器应选用R1；
（2）根据数据点位置完成U-I图线，由图可知，电动势为1.5V；
图象的斜率为：r=（1.5-1.0）/1.0=0.50Ω；
故答案为：（1）0～0.6；0～3；R1；
（2）1.5；0.5．
点评：本题考查测电动势和内阻实验的数据处理，注意要结合公式理解图象的斜率及截距的含义．
本题难度：一般
