1、实验题 有一电阻，阻值在100?—200?范围内，它的额定功率约为1/4W。现需要进一步确定其阻值，手头有如下一些器材，
电流表A1： 电阻为20 ? 量程 0—50mA;
电流表A2 ： 电阻为20 ? 量程 0—100mA
电压表V1 ： 电阻为10k? 量程 0—5V ;
电压表V2 ：电阻为20k? 量程 0—15V
滑动变阻器R1：范围0—20?，额定电流2A;
滑动变阻器R2：范围0—100?，额定电流1A
电源E：电动势12V;
电键．导线等。
要求测量误差尽可能小。
（1）请你从上述器材中挑选出相应的器材进行实验。电流表应选用____ ,电压表应选用__ _,滑动变阻器应选用_ __。
（2）用电流表．电压表测量通过被测电阻的电流与电压时，应选用图____ ,所示的联接方式。
（3）请在图中方块处画出测量电路图
参考答案： A1 V1 R1 乙 电路图外接法 图略
本题解析：首先根据
，可以得知其额定电压范围在5—7V，根据
可知电流范围在0.033—0.05A。因此电流表选择A1。电压表选择V1的理由是额定电压最大值只有满偏值的一半左右，大部分时候测得电压均小于其刻度的一半。考虑使用分压式电路，可以通过分压电阻调节电压，所以选择V1是可以充分利用其表盘刻度，使其读数误差小一些。根据判别式
，其待测电阻最大值小于判别式电阻，因此认为待测电阻为小电阻，进而确定适合采用安培表外接法。
考点分析：电表选择 测量电路选择
总结评价：电阻测量类问题是高考中将常出现且得分率比较低的题型。这类题目灵活，需要学生的创新精神和不拘一格的气度。但是大多数学生在这方面都有所欠缺。其实这类问题要冲原理上线制定方案，然后根据题目中的具体特点适当调整，逐渐满足题目的需要。
本题难度：一般
2、实验题 （9 分）用以下器材测量电阻Rx的阻值：
待测电阻Rx，阻值约为100Ω；
电源E，电动势约为6．0V，内阻可忽略不计；
电流表A1，量程为0～50mA，内电阻r1=20Ω；
电流表 A2，量程为0～300mA，内电阻r2约为 4Ω；
定值电阻R0，阻值 R0=20Ω；
滑动变阻器R，最大阻值为10Ω；
单刀单掷开关S，导线若干．
（1）测量中要求两块电表的读数都不小于量程的1/3，且要求尽量多测几组数据，在方框中画出测量电阻Rx的实验电路原理图（图中的元件用题干中相应的英文字母标注）．
（2）若某次测量中电流表A1的示数为I1，电流表A2的示数为I2．则由已知量和测量量计算Rx的表达式为 Rx= 。
参考答案：（1）如图所示（5分）
（2）
（4分）
本题解析：（1）由于没有电压表，表A1测量电流，用定值电阻R0间接测量电压，又因为要测量多组数据，故滑动变阻器要用分压式接法，所以电路图如图所示；（2）R0的电流I0=I2-I1，R0的电压U0=R0（I2-I1），可求Rx的表达式为
。
考点：本题考查电阻的测量
本题难度：一般
3、实验题 为了测量一个阻值约为100Ω的电阻，备有下列器材
A．干电池（电动势6V）
B．滑动变阻器（0—10Ω）
C．电压表（内阻约为5KΩ）
D．电流表（内阻约为5Ω）
E．电建、导线

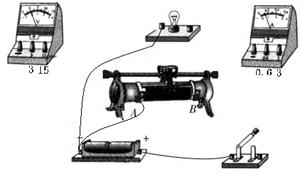

①请用实线表示导线，将图中选定的器材连接成实验电路；
②若用多用电表来测量该电阻，选用倍率“×1”的档位，发现指针偏转角较小，应 ，再
后，重新测量。
参考答案：（3） ①（3分）(滑动变阻器接为分压式)
②（3分）换成”X10”的档位; 把红黑表笔直接短接,再电阻调零;
本题解析：①由于滑动变阻器总阻值小于待测电阻，滑动变阻器用分压式接法才可以调节电路中的电压；由于
，电流表用外接法，即
②选用倍率“×1”的档位，发现指针偏转角较小，说明倍率选小了，应该悬选用较大倍率的“×10”的档位，欧姆表每次改变倍率都要重新进行欧姆调零。
考点：本题考查欧姆表的使用。
本题难度：一般
4、选择题 关于摩擦起电与感应起电，以下说法正确的是
A.摩擦起电是因为电荷的转移，感应起电是因为产生电荷
B.摩擦起电是因为产生电荷，感应起电是因为电荷的转移
C.不论摩擦起电还是感应起电，都是电荷的转移
D.以上说法均不正确
参考答案：C
本题解析：试题分析：摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷．感应起电的实质是电荷可以从物体的一部分转移到另一个部分．
摩擦起电的实质是电子从一个物体转移到另一个物体，即说明了电荷可以从一个物体转移到另一个物体，并没有产生电荷．
感应起电过程电荷在电场力作用下，电荷从物体的一部分转移到另一个部分，所以ABD错误，C正确．
故选C。
考点：摩擦起电、感应起电．
点评：摩擦起电和感应起电的实质都电子发生了转移，只是感应起电是电子从物体的一部分转移到另一个部分．摩擦起电是电子从一个物体转移到另一个物体．
本题难度：简单
5、选择题 在x轴上固定两个点电荷Q1＝2q、Q2＝－q，E1表示Q1激发的电场中某点的场强，E2表示Q2激发的电场中某点的场强，则下列说法正确的是
A.E1和E2相同的点共有两处，一处合场强为零，另一处合场强为2E2
B.E1和E2相同的点共有三处，两处合场强为零，一处合场强为2E2
C.E1和E2相同的点共有一处，其合场强为零
D.E1和E2相同的点共有一处，其合场强为2E2
参考答案：D
本题解析：试题分析：电场强度为矢量，两点的场强相同必须是大小相等和方向相同．又因为两个电荷为异号电荷，所以场强相同的点在两者连线之间，其合场强为分场强的２倍，故选项Ｄ正确．
考点：本题考查电场强度的矢量性及其合成．
本题难度：一般
