时间:2019-06-29 05:22:21
1、选择题 静电除尘器是目前普遍采用的一种高效除尘器。某除尘器模型的收尘板是很长的条形金属板，图中直线
为该收尘板的横截面。工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上。若用粗黑曲线表示原来静止于
点的带电粉尘颗粒的运动轨迹，下列4幅图中可能正确的是（忽略重力和空气阻力）
[? ]
参考答案：A
本题解析：
本题难度：一般
2、选择题 甲图中A、B是一对平行金属板，A板接地（电势UA=0），在两板间加上一周期为T的交变电压u（如乙图所示）．现有一电子从A板上的小孔进入两板间的电场区内．设电子的初速度和重力的影响均可忽略，则（ ）
A．若电子是在t=0时刻进入的，它将一直向B板运动
B．若电子是在t=T/8时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B板上
C．若电子是在t=3T/8时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B板上
D．若电子是在t=T/2时刻进入的，它可能时而向B板、时而向A板运动
参考答案：A、电子在t=0时刻进入时，在一个周期内，前半个周期受到的电场力向上，向上做加速运动，后半个周期受到的电场力向下，继续向上做减速运动，T时刻速度为零，接着周而复始，所以电子一直向B板运动，一定会到达B板．故A正确．
B、若电子是在t=T8时刻进入时，在一个周期内：在 T8～12T，电子受到的电场力向上，向上做加速运动，在12T～T内，受到的电场力向下，继续向上做减速运动，9T8T时刻速度为零，接着继续向B板运动，周而复始，所以电子时而向B板运动，时而向A板运动，最后打在B板上．故B正确．
C、若电子是在t=38T时刻进入时，与在t=T8 时刻进入时情况，在运动一个周期时间内，时而向B板运动，时而向A板运动，总的位移向左，最后穿过A板．故C错误；
D、若电子是在t=T2时刻进入时，在一个周期内：在T2～T，电子受到的电场力向左，向左做加速运动，在T～3T2内，受到的电场力向右，继续向左做减速运动，3T2时刻速度为零，接着周而复始，所以电子一直向A板运动，一定不会到达B板．故D错误．
故选AB
本题解析：
本题难度：简单
3、简答题 李卫和张明一起做改装电压表的实验，他们要将一内阻Rg=100Ω、满偏电流Ig=1mA的电流表G改装成一个量程为0～3V的电压表V′，他们在电流表上串联一个定值电阻R0后按图甲所示和一标准电压表V并联进行校准，当标准电压表V的读数为1.4V时，V′的读数为1.5V
（1）所串联的电阻R0的阻值为多大？
（2）为了达到校准电压表的目的，李卫按照图乙并联一个电阻R1，请算出所接电阻R1的阻值．
（3）张明按照图丙串联一个电阻R2，也能校准电压表，你认为张明和李卫所采用的方法哪?种较好，为什么？
参考答案：（1）V′的读数为1.5V，表面此时电流表G的电流为I=0.5mA；
V′两端电压U1=1.4V
I（R1+R2）=U1
解得R2=2700Ω
（2）当电压为3V时，电流计电流为1mA，此时电阻R0两端的电压为：
U2-IgRg=(IgRgR1+Ig)R0
解得：R1=1350Ω；
（3）张明采用的方法好
改装电压表，表的内电阻越大越好，从而减小电压表接入电路时对电路的影响；
答：（1）所串联的电阻R0的阻值为多2700Ω；
（2）所接电阻R1的阻值为1350Ω；
（3）张明采用的方法好；改装电压表，表的内电阻越大越好，从而减小电压表接入电路时对电路的影响；
本题解析：
本题难度：一般
4、实验题 冬季和春季降水量小，广东沿海附近江河水位较低，涨潮时海水倒灌，出现所谓的“咸潮”现象，使沿海地区的城市自来水的离子浓度增高，水质受到影响．为了研究
“咸潮”出现的规律，某同学

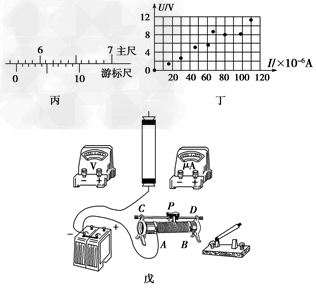

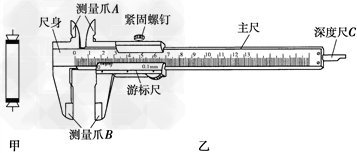

设计了一个监测河水电阻率的实验．他在一根均匀的长玻璃管两端装上两个橡胶塞和铂电极，如图甲所示，两电极相距L＝0.314 m，其间充满待测的河水．安装前他用如图乙所示的游标卡尺测量玻璃管的内径，结果如图丙所示．他还选用了以下仪器：量程为15 V、内阻约为300 kΩ的电压表，量程为300 μA、内阻约为50
Ω的电流表，最大阻值为1 kΩ的滑动变阻器，电动势E＝12 V、内阻r＝6 Ω的电池组、开关各一个以及导线若干．图丁所示坐标系中包括坐标为(0，0)的点在内的9个点表示他测得的9组电流I、电压U的值．
根据以上材料完成下列问题：
(1)测量玻璃管的内径时，应用图乙所示的游标卡尺的A、B、C三部分中的______部分与玻璃管内壁接触．(填代号)
(2)由图丙可知，玻璃管的内径d＝________mm。
(3)待测河水的电阻率ρ为多大？(写出推导和计算过程，结果保留两位有效数字)
(4)图戊所示的仪器部分已连线，请将其他部分连接成能测出图丁中数据的实物连接图．
(5)开关闭合前滑动变阻器的滑片应先滑至________端．
参考答案：(1)A
(2)56.6
(3)在坐标纸中画
出
U－I图像如图所示
算出水柱的电阻R＝1.0×105 Ω(允许误差在10%以内)
S＝
ρ=
＝8.0×102 Ωm
(4)
(5)最左(或A)
本题解析：
本题难度：困难
5、填空题 在用电压表和电流表测两节电池串联的电动势的内电阻时，除备有电池、电键、足量的导线外，还有下列仪器可供选择：
A．电流表A1（0～0.6A）
B．电流表A2（0～3A）
C．电压表V1（0～3V）
D．电压表V2（0～15V）
E．滑动变阻器R1（20Ω，2A）
F．滑动变阻器R2（1750Ω，3A）
应该选用的仪器（写出前面的字母）______．
一个学生用以上仪器测得如下表中的数据，在图中所示的坐标系中画出U-I图象，从图中可得电源的电动势为______V，内阻为______Ω．
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 U/V 2.70 2.50 2.30 2.00 1.80 1.62 I/A 0.08 0.16 0.25 0.36 0.45 0.50 |
参考答案：（1）两节干电池的电动势为3V，故电压表应选3V；滑动变阻器应便用调节，故滑动变阻器应选20Ω的；电路中的电流由下表中数据可知没有超过0.6A，故电流表应选0.6A的；故应该选用的仪器为?A、C、E．
（2）由表中数据选择标度如图，将各点描点图中，用直线将各点相连；U-I图象在坐标系中画出如下图所示；
（3）从图中可得电源的电动势为?2.94（2.93-3.00均可）?V，内阻为r=2.94-1.620.50=2.4Ω（2.4～2.5均可）．
故答案为：ACE；图象如下图； 2.94V；2.4Ω．
本题解析：
本题难度：一般
