2、简答题  用DIS描绘电场等势线的实验中：
（1）将导电纸、复写纸和白纸在平整的木板上依次铺放好，其中铺在最上面的是______纸．本实验中使用的传感器是______传感器．将两个圆柱形电极A与B分别与直流电源的两极相连，接通电键，将探针a固定在AB连线上的某一基准点，为了寻找与该基准点等势的另一点，移动探针b的位置，使传感器的显示读数为______（最大、某固定值、零）时，记下该点位置．
（2）如果将探针a固定在A电极上，探针b沿着AB连线移动，每移动一小段相等距离记录一个读数，以离开A的距离x为横坐标，传感器读数为纵坐标，作出的图可能是下列哪个______

3、选择题  两个电压表V1和V2是由完全相同的两个小量程电流表改装成的，V1的量程是5V，V2的量程是15V，为了测量15～20V的电压，把两个电压表串联起来使用，下列说法正确的是（　　）
A．V1和V2的示数相等
B．V1和V2的指针偏转角度相同
C．V1和V2的示数不相等，指针偏转角度也不相同
D．V1和V2的示数之比等于两个电压表的内阻之比

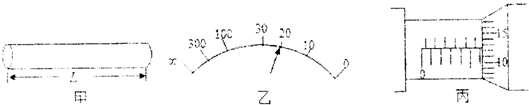

4、简答题  甲图为一段粗细均匀的新型导电材料棒，现要测量该材料的电阻率：

（1）首先用多用电表的欧姆档（倍率为×l00Ω）粗测其电阻，指针位置如图乙所示，其读数R=______Ω；
（2）用螺旋测微器测量此新型导电材料棒直径d，测量结果如丙图所示，则d=______mm；
（3）采用以下器材用伏安法尽可能准确地测量其电阻：

? A．电流表：量程为0.6A，内阻约为0.2Ω；
? B．电压表：量程为3V，内阻约为3kΩ
? C．滑动变阻器：最大阻值为20Ω，额定电流1A：
? D．电源E：电动势6V：
? F．电键S，导线若干；
? 请在方框中画出实验原理电路图；
（4）某同学设计了如下的实验电路，但是在实验过程中却发现导电材料棒电阻率的测量值明显偏小，
经检查发现实物图中有一根导线连接错误，该导线是：______（用导线的序号表示）

（5）如果（3）问实验电路中电流表示数为I，电压表示数为u，并测出该棒的长度为上、直径为d，则该材料的电阻率
p=______（m、I、U、L、d表示）

5、实验题  某校物理兴趣小组的同学对“水果电池”进行了实验探究，设计了如下实验。

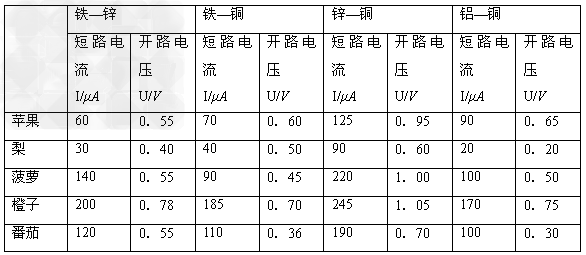

（1）选择最佳电极材料的探究实验：保持极板间的距离为1.5cm，极板的有效面积为4.5cm2，选用不同的金属材料作电极。下表为实验数据。

根据以上数据，选用?金属材料做电极制成的水果电池效果好。
（2）根据以上数据可以知道，水果电池的内阻很大，为了测定水果电池的电动势和内阻，兴趣小组的同学利用电阻箱和电流表组成电路来测定水果电池的电动势和内阻。
a．在如图方框中画出实验电路图；

b．如图，是一正在测量中的电阻箱示意图，则该电阻箱的读数为____________Ω。

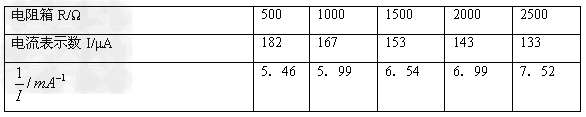

c．下表为某次实验的数据根据表中数据在坐标纸中作出关系图像如图所示，根据图像可以得水果电池的内阻r为? ，电动势E为?。
