1、简答题 某同学用如图（a）所示的装置探究“动能与重力势能的转化和守恒”的实验．纸带上打出的点如图（b）所示，若重物的质量为m，图中O为打点计时器打出的第一个点，O点到A、B点的距离分别为h1、h2．
?（1）实验的研究对象是______（只需填A或B）?
?A．打点计时器?B．重物
?（2）从A点到B点的过程中，重物重力势能的减小量△Ep是______（只需填A或B）
?A．mgh2?B．mg（h2-h1）?
?（3）由于在下落过程中存在阻力，从O点到B点重物的动能增加量______重力势能减小量．（填“大于”或“小于”）

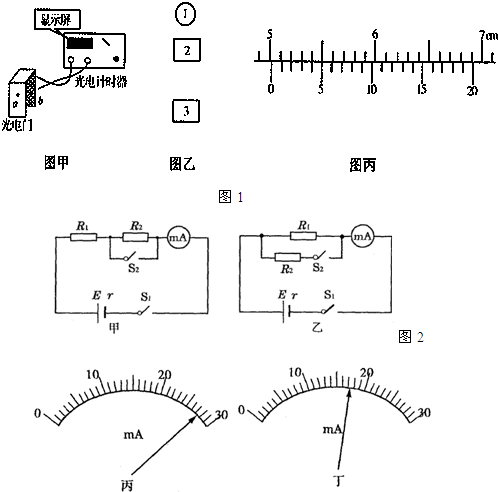

2、简答题 （1）光电计时器是一种研究物体运动情况的常用计时仪器，其面板结构如图1甲所示，a、b分别是光电门的激光发射和接收的装置，当有物体从a、b间通过时，光电计时器就可显示物体的挡光时间，现用图乙所示装置做“利用自由落体运动验证机械能守恒定律”的实验，图1乙中1为小钢球，2和3是固定在铁架台适当位置的两个光电门，与之连接的两个光电计时器没有画出，让小钢球从两个光电门正上方某高度处自由落下，光电门2和3各自连接的计时器显示的挡光时间分别为5.0×10-2s和2.0×10-2s用游标卡尺测量小钢球的直径d，此时卡尺游标部分如图丙所示．
①读出小球的直径d=______cm．
②小钢球通过光电门2中心的速度v1=______m/s，小钢球通过光电门3中心的速度v2=______m/s．（保留两位有效数字）
③为子验证机械能守恒定律，除了计算小钢球通过光电门的速度外，还需要用工具直接测量的物理量有______（选填下列选项）
A．小钢球的质量? B．重力加速度? C．光电门2中心到3中心的高度? D．小钢球通过光电门2中心到3中心的时间
（2）现要求用下列提供的器材测量一节干电池的电动势E．干电池（电动势约为1.5V，内阻末知）电流表（量程为30mA，内阻约为10Ω）阻值为30Ω和40Ω的定值电阻各一个开关S1、S2，导线若干
①根据所给器材，在图2的两个电路原理图中，应选择图______．（填“甲”或“乙”）
②在所选择的电路中原理图中，R1应选择阻值为______Ω的定值电阻．
③若在用所选择的电路原理图测量中，闭合开关S1、S2时，电流表的读数如图2丙所示，闭合开关S1、断开S2时，电流表的读数如图2丁所示，则待测干电池的电动势E=______V（保留三位有效数字）．
3、简答题 （1）在“验证机械能守恒定律”的实验中
①关于电磁打点计时器及其使用，下列说法正确的有______
A．电磁打点计时器是利用火花放电在纸带上打出小孔而显示点迹的计时仪器
B．电磁打点计时器使用的电源是220V的交流电
C．把电磁打点计时器固定，让纸带穿过两个限位孔并压在复写纸的下面
D．重物带动纸带运动，接通电源，在纸带上打出一列小点，纸带拉出后，立即断开电源
②按正确的实验操作得到一条纸带如图1所示，若打点计时器打点的时间间隔为T，O点是第0个点，N点是第n个点．为验证机械能是否守恒，下列利用图中数据计算N点速度大小的方法正确的是______
A．vn=gnT? B．vn=g（n-1）T? C．vn=
| sn+sn+1 2T |
| dn+1-dn-1 2T |
| 1 2 |
4、简答题 （1）某研究性学习小组用如图1所示装置验证机械能守恒定律．图中悬点O正下方P点处有水平放置的炽热电热丝，当悬线摆至电热丝处时能瞬间被烧断，小球由于惯性向前飞出做平抛运动．在水平地面上放上白纸，上面覆盖着复写纸，当小球落在复写纸上时，会在下面白纸上留下痕迹．用重垂线确定出A、B点在白纸上的投影点N、M．用米尺量出AN的高度H、BM的高度h，算出A、B两点的竖直距离，再量出M、C之间的距离x，即可验证机械能守恒定律．已知重力加速度为g，小球的质量为m．
①用题中所给的物理量表示出小球从A到B过程中，重力势能的减少量△EP=______，动能的增加量△Ek=______；
②要想验证小球从A到B的过程中机械能守恒，只需验证关系式______成立即可．
（2）①在“测金属电阻率”实验中，用螺旋测微器测得金属丝的直径的读数如图2所示，则直径d=______mm．
②测得接入电路的金属丝的长度为L，已知其电阻大约为25Ω．
在用伏安法测其电阻时，有下列器材供选择，除必选电源（电动势1.5V，内阻很小）、导线、开关外，电流表应选______，电压表应选______，滑动变阻器应选______．（填代号）并将设计好的测量电路原理图画在虚框内（图3）．
电流表?A1（量程40mA，内阻约0.5Ω）
电流表A2（量程10mA，内阻约0.6Ω）
电压表V1?（量程6V，内阻约30kΩ）
电压表V2（量程1.2V，内阻约的20kΩ）
滑动变阻器R1（范围0-10Ω）
滑动变阻器R2（范围0-2kΩ）
5、选择题 下列关于“验证机械能守恒定律”实验的实验误差的说法中，正确的是（ ）
A．重物质量的称量不准会造成较大误差
B．重物质量选用得大些，有利于减小误差
C．重物质量选用得较小些，有利于减小误差
D．纸带下落和打点不同步会造成较大误差
