1、实验题 在“验证机械能守恒定律”的实验中，打点计时器接在电压为U、频率为f的交流电源上，从实验打出的几条纸带中选出一条理想纸带，如图所示，选取纸带上打出的连续5个点A、B、C、D、E，测出A点与起始点O的距离为s0，点A、C间的距离为s1，点C、E间的距离为s2，已知重锤的质量为m，当地的重力加速度为g，则
（1）从起点O开始到打下C点的过程中，重锤重力势能的减少量为
__________，重锤动能的增加量为
__________。
（2）根据题设条件，还可利用重
锤下落求出当地的重力加速度g=? ，经过计算可知，测量值比当地重力加速度的真实值要小，其主要原因是：_________________________。
2、实验题 某同学在应用打点计时器做“验证机械能守恒定律实验”中，获取一条纸带，但起始几个点比较模糊，就取后面连续打出的清晰点来研究，如图所示。现在该同学用刻度尺分别量出l、2、3、4、5五个点到0点的长度hi（i=1、2、3、4、5），再分别计算得到l、2、3、4四个点的速度vi和
（i=1、2、3、4），然后该同学将计算得到的四组（hi，
）数据在
-h坐标系中找到对应的坐标点，将四个点连接起来得到如图所示的直线，已知打点计时器打点周期为T。
（1）该同学求4号点速度的计算式是：v4=____________；
（2）若重锤自由下落过程中机械能守恒，则v2-h图线的斜率为____________，图线在v2轴上的截距表示____________。
3、简答题 实验“用DIS研究机械能守恒定律”的装置如下图a所示，某组同学在一次实验中，选择DIS以图象方式显示实验的结果，所显示的图象如下图b所示．图象的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能EP、动能EK或机械能E，图b的图象中，表示小球的重力势能EP、动能EK或机械能E随小球距D点的高度h变化关系的图线分别是______
A．丙、乙、甲
B．乙、甲、丙
C．甲、乙、丙
D．丙、甲、乙．

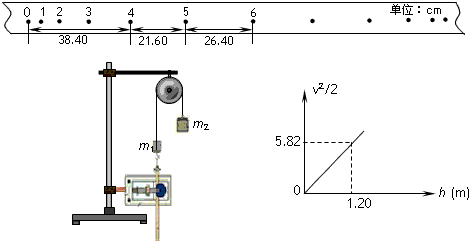

4、实验题 用如图实验装置验证m1、m2组成的系统机械能守恒。m2从高处由静止开始下落，m1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律。下图给出的是实验中获取的一条纸带：0是打下的第一个点，每相邻两计数点间还有4个点（图中未标出），计数点间的距离如图所示。已知m1=50g 、m2=150g ，则（g取10m/s2，结果保留两位有效数字）
（1）在纸带上打下记数点5时的速度v=___________m/s；
（2）在打点0~5过程中系统动能的增量△EK=___________J，系统势能的减少量△EP=___________J，由此得出的结论是______________________；
（3）若某同学作出
图像如图，则当地的实际重力加速度g =___________m/s2。

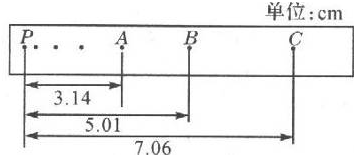

5、填空题 在“验证机械能守恒定律”的一次实验中，质量m=1kg的重物自由下落，在纸带上打出五系列的点，如上图所示（相邻记数点时间间隔为0.02s），那么：（g取9.8m/s2，结果保留二位有效数字）
（1）打点计时器打下计数点B时，物体的速度vB=______m/s；
（2）从起点P到打下计数点B的过程中物体的重力势能减少量△EP=______，此过程中物体动能的增加量△Ek=______；
（3）计算表明：在实验误差允许的范围内______．
