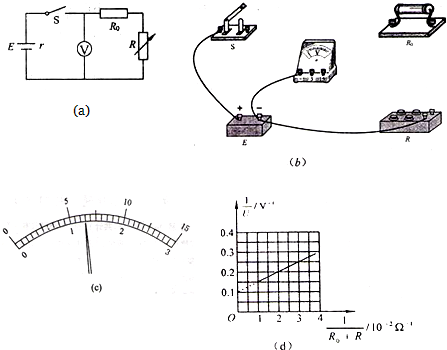

1、简答题 某同学利用电压表和电阻箱测定一种特殊电池的电动势?（电动势E大约在9V左右，内阻r约为50Ω），已知该电池?允许输出的最大电流为l50mA．该同学利用如图（a）所示的电路进行实验，图（a）中电压表的内阻约为2KΩ，R为电阻箱．阻值范围0～9999Ω，R0是定值电阻，起保护电路的作用．
（1）实验室备有的定值电阻尺．有以下几种规格：
A．2Ω?B．20Ω?C．200Ω?D．2000Ω，本实验应选______（填入相应的字母）作为保护电阻．
（2）在图（b）的实物图中，已正确地连接了部分电路，请完成余下电路的连接．
（3）该同学完成电路的连接后，闭合开关s，调节电阻箱的阻值；读取电压表的示数，其中电压表的某一次偏转如图（c）所示，其读数为______．
（4）改变电阻箱阻值，取得多组数据，作出了如图（d）所示的图线，则根据该同学所作出的图线可求得该电池的电动势E为______V，内阻r为______Ω．（结果保留两位有效数字）?（5）用该电路测电动势与内阻，测量和真实值的关系E测______E真，r测______r真（填“大于”、“小于”或“等于”）
2、选择题 在研究闭合电路中的电压、电流问题时，将两个电源的路端电压随电流变化的U-I?关系图象画在同一直角坐标系上，如图所示．由图象可以得到两个电源的电动势E1、E2和内阻r1、r2的关系正确的是（ ）
A．E1=E2，r1＞r2
B．E1=E2，r1＜r2
C．E1＞E2，r1=r2
D．E1＜E2，r1=r2
3、简答题 如图所示是示波管的原理图，两偏转电极YY’和XX’的板长均为l=2cm，板间距均为d=0.5cm，YY’偏转电极边缘离屏距离LY=19cm，XX’偏转电极边缘离屏距离LX=15cm，电子枪的加速电压为U加=2000V，加在YY’偏转电极上的信号电压Uy按正弦规律变化，如图所示，其最大值UYmax=100V，变化周期TY=0.01s．加在XX’偏转电极上的扫描电压变化如所示，最大值UXmax=250V，变化周期TX=0.02s．在上述条件下，电子穿过极板时间极短且能全部通过两偏转电极，打到屏上可观察的范围内．
（1）请分别求出在竖直方向和水平方向电子打到屏上的最大偏移量Ymax和Xmax．
（2）若UY为正时，向上偏移．UX为正时，向右偏移．（UY=0，UX=0时，电子打在屏坐标原点），请结合题给UY和UX随时间变化的图象，在下图屏坐标上画出显示的曲线．
4、选择题 如图所示，光滑、绝缘的半圆形轨道位于竖直向下的匀强电场中，A、B与圆心O点在同一水平线上。一个质量为m、带电荷量为q的小球，从A点由静止释放后沿轨道下滑，则下列说法中正确的是
[? ]
A．小球一定能够到达与A点同一水平高度的B点
B．由于不知小球所带电荷的电性，无法确定小球能否到达B点
C．如果q为负电荷，小球在轨道最低点时对轨道的压力有可能为零
D．由于需要向心力，小球在轨道最低点时对轨道的压力一定比小球所受的重力大
5、填空题 在用伏安法测电池电动势和内阻的实验中，测得最大路端电压为Ua=1.2V，最大电流为Ib=0.5A，实验共记录五组数据，作图得到伏-安图线，如图所示．则?a、b两状态时电池消耗的总功率之差为______W；测量范围内电池最大输出功率为______W．
