1、实验题 用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内电阻很小。除蓄电池、开关、导线外可供使用的实验器材还有：
A．电压表V （量程3V）
B．电流表A1 （量程0.6A）
C．电流表A2（量程3A）
D．定值电阻R0（阻值4Ω，额定功率4W）
E．滑动变阻器R（阻值范围0-20Ω，额定电流1A）
（1）电流表应选 __________；（填器材前的字母代号）。
（2）根据实验数据作出U-I图像（如图乙所示），则蓄电池的电动势E＝__________V，内阻r=__________Ω；
2、实验题 一节电动势约为9V，内阻约为2
的电池，允许通过的最大电流是500mA。为了精确测定该电池的电动势和内电阻，选用了总阻值为50
的滑动变阻器以及电流表和电压表，连成了如图所示的电路
（1）为了防止误将滑动变阻器电阻调为零而损坏器材，需要在电路中接入一个定值电阻R0，最适合的是
[? ]
A.
B.
C.
D.
（2）电路连好后，由于电路中有一处发生了故障，闭合开关K时发现电压表有示数而电流表没有示数，断开导线“1”的B端，将其分别接到C、D、E、F各点时，发现电压表的示数都接近9V，而接到G、H、J各点时，发现电压表的示数都为零，可能出现的故障是
[? ]
A.定值电阻R断路
B.滑动变阻器滑片P接触不良
C.滑动变阻器EF间电阻丝断路
D.电流表断路
（3）在其他器材不变的情况下，再取一节上述规格的电池，与原来的电池串联组成电池组，测量这个电池组的电动势和内电阻，且操作无误。
①在虚线框内画出实验电路原理图。
②实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2。则可以求出E=____________，r=___________（用I1，I2，U1，U2及R表示）
3、选择题 （B）如图所示，曲线AB为空间中一个电子的运动轨迹，那么该空间中（ ）
A．可能存在沿x轴正方向的电场
B．可能存在沿y轴正方向的电场
C．可能存在垂直于纸面向里的磁场
D．可能存在垂直于纸面向外的磁场
4、简答题 电流表A1和A2由完全相同的小量程电流表改装而成，A1的量程为0-5A，A2的量程为0-15A，为了测量15A-20A的电流强度，需把A1和A2并联串入电路使用，则（ ）
A．两只电流表的读数相等
B．两只电流表指针偏转角度相等
C．两只电流表的读数不等，指针偏转角度也不等
D．A1、A2的指针偏转角度相等，读数也相等
5、实验题 某同学要测量一段未知材料电阻丝的电阻率，已知电阻丝的长度为L，电阻约为
，可提供的器材有：
A．电流表G，内阻
，满偏电流
B．电流表A，内阻约为
，量程为0-250mA
C．螺旋测微器
D．电阻箱（
，0.5A）
E．滑动变阻器
（
，1A）
F．干电池组（3V，
）
G．一个开关和导线若干
他进行了以下操作：
（1）用螺旋测微器测量这段电阻丝的直径。如图所示为螺旋测微器的示数部分，则该次测量测得电阻丝的直径
___________。
（2）把电流表G与电阻箱串联当作电压表用。这块“电压表”最大能测量3V的电压，则电阻箱的阻值应调为
。

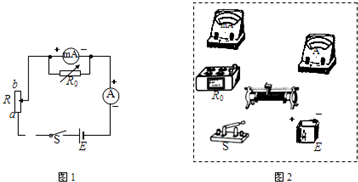

（3）设计实验电路图。图中虚线框里只是他设计的实验电路图的一部分，请将电路图补画完整。
（4）实验电路连接。请根据设计的合理的电路图进行正确的电路连线。
（5）测量并计算电阻率。闭合开关，调节滑动变阻器的滑片到某确定位置，电流表G的示数为
，电流表A的示数为
。请用测得的物理量和已知量写出计算电阻率的表达式
。
