1、简答题 如图所示，质量为m、带电荷量为q的粒子，以初速度v0沿偏转电场的中心线射入，极板间距为d，极板长为l，偏转电场所加电压为U，射出后打在距极板右端L远处的竖直荧光屏上，求打在荧光屏上的亮斑距荧光屏中心（荧光屏中心与偏转电场两极板的中心线在同一水平直线上）的距离y′．
参考答案：带电粒子在电场中偏转时在水平方向做匀速直线运动，沿电场方向做初速度为0的匀加速直线运动，根据类平抛知识可知：
带电粒子在电场中运动的时间t=lv0
带电粒子在电场中的加速度a=Fm=qEm=qUmd
所以粒子在电场方向上偏转的位移y1=12at2=12qUmd(lv0)2
带电粒子离开电场后，做匀速直线运动，其水平分速度为v0，竖直分速度为vy=at=qUlmdv0
带电粒从离开偏转电场到粒子打在屏上经历的时间t2=Lv0，粒子偏转方向的位移y2=vyt=qUlmdv0?Lv0=qUlLmdv20
所以粒子打在屏上偏转的总位移y′=y1+y2=qUl22mdv20+qUlLmdv20=qlUmdv20(L+l2)
答：带电粒子打在荧光屏上的亮斑距荧光屏中心（荧光屏中心与偏转电场两极板的中心线在同一水平直线上）的距离y′=qlUmdv20(L+l2)．
本题解析：
本题难度：一般
2、填空题 某物理兴趣小组为了测量“水果电池”的电动势和内阻，将一铜片和一锌片分别插入一只苹果内，就构成了简单的“水果电池”，其电动势约为15V，可是该电池并不能使额定电压为1.5V，额定电流为0.3A的小灯泡发光，原因是流过小灯泡的电流太小了，经实验测定还不足3mA．现为了尽量精确地测定“水果电池”的电动势和内电阻．
（1）实验室提供备用的器材如下：
A、电流表A1（量程0～0.6A） B、电流表A2（量程0～5mA）
C、电压表V1（量程0～15A）D、电压表V2（量程0～3V）
E、滑动变阻器R1（0～100Ω） F、滑动变阻器R2（0～3kΩ）
G、开关一个，导线若干
实验中，电流表应选______，电压表应选______，滑动变阻器应选______．

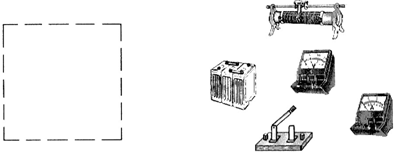

（2）请在下面的方框中画出实验电路图，并将下图的各器件用笔画线代替导线连接起来．
（3）若不计测量中的偶然误差，用这种方法测量得出的电动势和内阻的值和真实值相比电动势E______（填“偏大”、“相等”、“偏小”），内电阻r______（填“偏大”、“相等”、“偏小”）．
参考答案：
（1）该电池并不能使额定电压为1.5V，额定电流为0.3A的小灯泡发光，所以电压表应选D，
实验测定电流还不足3mA，所以电流表应选B，水果电池的内阻较大，所以滑动变阻器应选F．
（2）因为水果电池的内阻较大，电流表内阻相对较小，分担电压较小，电流表采取外接法误差较小．滑动变阻器采用限流式接法，串联在电路中，电路图和实物图如右图．?
（3）由于电流表的分压，使得路端电压存在误差，而电流没有误差，运用图象法分别在U-I图上由测量数据作出的图线1和修正误差后真实值作出的图线2，由图看出，电动势没有系统误差，即电动势值与真实值相等，内阻的测量值偏大．
故答案为：（1）B?D?F?（2）如图
（3）相等，偏大
本题解析：
本题难度：一般
3、填空题 在“测定金属的电阻率”的实验中，电阻丝电阻只有几欧：

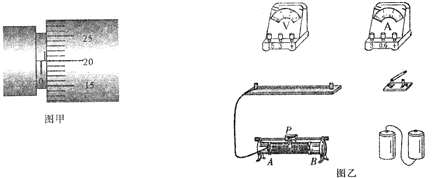

（1）用螺旋测微器测量金属丝的直径时其示数如图甲所示，则该金属丝的直径为______?mm；
（2）用伏安法测出金属丝的电阻，请在乙图中用笔画线代替导线，完成实验电路的连接．
（3）在闭合开关进行测量前，变阻器滑动触头P应移至______?端．
参考答案：（1）由图甲所示螺旋测微器可知，固定刻度示数为0.5mm，
可动刻度所示为20.0×0.01mm=0.200mm，螺旋测微器的示数为0.5mm+0.200mm=0.700mm．
（2）滑动变阻器采用限流式接法，电阻丝电阻值较小，大内小外，采用安培表外接法；
电路图如图所示：
（3）为保护电路，在闭合开关进行测量前，变阻器滑动触头P应移至B段，使阻值最大，电流最小．
故答案为：（1）O．700；（2）如图所示；（3）B端．
本题解析：
本题难度：简单
4、填空题 电流表内阻Rg=3kΩ，满偏电流Ig=100μA，要把这个电流表改装成量程为3V的电压表，应在电流表上______联（填：并或串联）一个电阻R1=______KΩ的分压电阻．
参考答案：改装成电压表要串联电阻分压，串阻值为：
R=UIg-Rg=3100×10-6-3000=27000Ω=27kΩ
故答案为：串联；27KΩ．
本题解析：
本题难度：一般
5、选择题 一个半径为R的绝缘光滑的圆环竖直放置在方向水平向右的、场强为E的匀强电场中，如图所示，环上a、c是竖直直径的两端，b、d是水平直径的两端，质量为m的带电小球套在圆环上，并可以沿环无摩擦滑动，已知小球自a点由静止释放，沿abc运动到d点时的速度恰好为零，由此可知
[? ]
A．小球在a点的加速度与在d点的加速度大小相等
B．小球在b点的机械能最大，在d点的机械能最小
C．小球在b点的机械能最小，在d点的机械能最大
D．小球在b点与在c点的速度大小相等
参考答案：ABD
