1、选择题 如图所示为欧姆表测某一电阻时指针偏转的位置，此时选择开关拨在“R×100”档，指针恰好指在100与500之间的中间位置，则被测电阻值可能为（ ）
A．2.5kΩ
B．20kΩ
C．30kΩ
D．40kΩ
2、简答题 如图甲所示，静电除尘装置中有一长为L、宽为b、高为d的矩形通道，其前、后面板使用绝缘材料，上、下面板使用金属材料．图乙是装置的截面图，上、下两板与电压恒定的高压直流电源相连．质量为m、电荷量为-q、分布均匀的尘埃以水平速度v0进入矩形通道，当带负电的尘埃碰到下板后其所带电荷被中和，同时被收集．已知当d=d0时离下板0.81d0范围内的尘埃能够被收集．不计尘埃的重力及尘埃之间的相互作用．求进入通道的所有尘埃都能被收集时，两板间的最大距离dm．

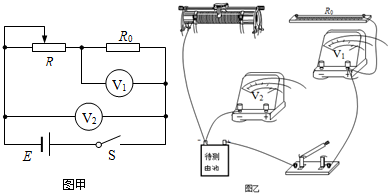

3、简答题 某同学为了测量某电池的电动势?E和内阻?r，设计了如图甲所示的电路．已知定值电阻R0=20Ω，电压表V2的内阻很大，可视为理想电压表．
（1）根据图甲所示电路，请在乙图中用笔画线代替导线，完成实物电路的连接．
（2）实验中，该同学移动滑动变阻器滑片，读出电压表V1和V2的示数U1、U2，数据如下表所示．请根据表格中的数据在图丙所示的坐标纸中画出U2-U1的图线．
| 次数 | 1 | 2 | 3 | 4 | 5 | 6 U1/V 1.0 2.0 3.0 4.0 4.5 5.0 U2/V 16.5 15.2 15.0 12.0 11.1 10.3 |
4、选择题 图中P为放在匀强电场中的天然放射源，其放出的射线在电场的作用下分成a、b、c三束，以下判断正确的是（ ）
A．a为α射线、b为β射线
B．a为β射线、c为γ射线
C．b为γ射线、c为α射线
D．b为β射线、c为γ射线
5、简答题 给你一个电压表，一个电阻箱，开关及导线，一节旧电池，请你测量干电池的电动势和内电阻．
画出实验电路图
实验过程中，将电阻箱拨到45Ω时，电压表的读数为0.9V，将电阻箱拨到如图（a）所示时电阻箱的阻值为______Ω．此时电压表的读数如图（b）所示，其值为______V．由以上数据，可求得该干电池的电动势ε=______V，内电阻r=______Ω．
