1、简答题 某种小发电机的内部结构平面图如图1所示，永久磁体的内侧为半圆柱面形状，它与共轴的圆柱形铁芯间的缝隙中存在辐向分布、大小近似均匀的磁场，磁感应强度B=0.5T．磁极间的缺口很小，可忽略．如图2所示，单匝矩形导线框abcd绕在铁芯上构成转子，ab=cd=0.4m，bc=0.2m．铁芯的轴线OO′在线框所在平面内，线框可随铁芯绕轴线转动．将线框的两个端点M、N接入图中装置A，在线框转动的过程中，装置A能使端点M始终与P相连，而端点N始终与Q相连．现使转子以ω=200π?rad/s角速度匀速转动．在图1中看，转动方向是顺时针的，设线框经过图1位置时t=0．（取π=3）
（1）求t=
| 1 400 |
2、选择题 电子束焊接机中的电子枪如图所示，K为阴极，A为阳极，A上有一小孔，阴极发射的电子在阴极和阳极间的电场作用下聚集成一细束，以极高的速率穿过阳极版上的小孔，射到被焊接的金属上，使两块金属熔化而焊接在一起．设电于从阴极发射时的初速为零．已知电子电量为1.6×10-19C，若电子到达被焊接的金属时共有的动能为3.0×104eV．则两极间的电压U为（ ）
A．2.5×104V
B．2.0×104V
C．3.0×104V
D．3.5×104V
3、选择题 如图所示，绝缘细线拴住一带负电的小球，在方向竖直向下的匀强电场中的竖直平面内做圆周运动。则正确的说法是
[? ]
A．当小球运动到最高点a时，细线的张力一定最小
B．当小球运动到最低点b时，小球的速度一定最大
C．小球可能做匀速圆周运动
D．小球在a点机械能最大

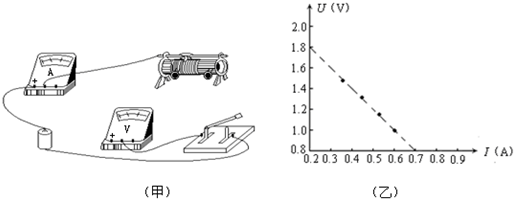

4、填空题 如图所示，在“测定电池的电动势和内电阻”的实验中：
（1）请你不改动已接导线，在（甲）图中把还需要连接的导线补上．
（2）说明闭合电键前，应使变阻器滑片处在______位置上．测得该电源的伏安特性曲线如图（乙）所示，则纵坐标表示的是该电路的______电压，
（3）该电源的电动势为______V，比真实值______；（填偏大或偏小或相等）；内电阻为______Ω．比真实值______；（填偏大或偏小或相等）．
5、计算题
如图甲所示，在真空中足够大的绝缘水平地面
上，一个质量为m＝0.2
kg、带电荷量为q＝＋2.0×10-6 C的小物块处于静止状态，小物块与地面间的摩擦因数μ＝0.1。从t＝0时刻开始，空间加上一个如图乙所
示的电场．(取水平向右的方向为正方向，g取10 m/s2)求：
(1)4秒内小物块的位移大小；
(2)4秒内电场力对小物块所做的功．
?
甲? ? ?乙
