1、选择题 如图是一个三输入端复合门电路,当C端输入“1”时,A、B端输入为何时输出端Y输出“1”( )
A.0 0 B.0 1 C.1 0 D.1 1
2、选择题 如图所示,由基本门电路组成的四个电路,其中能使小灯泡发光的是 ( )
A. B. C. D.

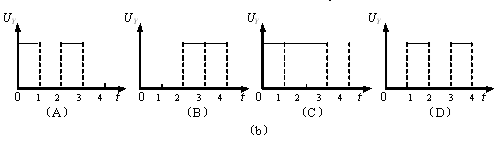

3、选择题 如图(a)所示为某一门电路符号及输入端A、B的电势随时间变化关系的图像,则图(b)中能正确反映该门电路输出端电势随时间变化关系的图像是( )
4、选择题 在基本逻辑电路中,当所有输入均为“0”时,输出是“1”的是 ( )
A.“与”门电路
B.“或”门电路
C.“非”门电路
D.都不可能
5、选择题 可以用型号为741S14的非门集成电路、发光二极管和限流电阻来组成一个逻辑电平检测器,电路如图所示,使用时,将检测器的输入端A接到被测点.下列说法正确的是
A.当被测点为高电平时,LED会发光, 低电平时不会发光
B.当被测点A高电平时,LED不会发光, 低电平时会发光
C.A端的电平高,Y端为低电平,LED两端必有较大电压,故发光
D.A端的电平高,LED两端没有较大电压,故不发光
