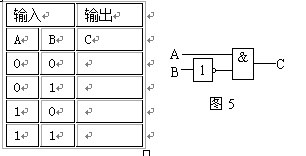

1、选择题 如图所示为逻辑电路，根据电路图完成它的真值表．其输出端从上到下排列，结果正确的是( )
A．0，0，1，1
B．0，0，1，0
C．1，0，1，0
D．0，0，0，1
参考答案：B
本题解析：B所在逻辑电路为非门，输出再与A组合输入与门，所以C=A
，所以有C=A
＝０
１＝０， C=A＝００＝０， C=A＝１１＝１， C=A＝１０＝０，故选Ｃ
本题难度：一般
2、选择题 许多楼道灯都具有这样的功能：天黑时，出现声音它就开启，而在白天，即使有声音它也没有反应。通过一个门电路后，进入执行电路。那么设计的门电路为 （ ）
A．“与”门电路
B．“非“门电路
C．“或”门电路
D．上述答案都有可能
参考答案：A
本题解析：电路要求只有天黑和出现声音同时满足时灯才亮，是“与”逻辑关系，应为“与”门电路，A对。
本题难度：一般
3、选择题 在基本逻辑电路中，当所有输入均为“0”时，输出是“1”的是 ( )
A．“与”门电路
B．“或”门电路
C．“非”门电路
D．都不可能
参考答案：C
本题解析：本题考查“与”、“或”、“非”门电路．据“与”门电路和“或”门电路的真值表可知，C正确，A、B不正确．
本题难度：一般
4、选择题 如图所示是一个三输入端复合门电路，当C端输入1，输出端Y输出1时，A、B 端的输入分别可能是：
A.0、0 B.0、1
C.1、0 D.1、1
参考答案：BCD
本题解析：根据与门特点可知AB经过门电路后输出为1，所以AB只要由“1”就可以，BCD正确；
本题难度：一般
5、选择题 如图是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1”（ ）
A．0 0 B．0 1 C．1 0 D．1 1
参考答案：D
本题解析：只有当ABC三个条件都满足是1时，输出端Y=1，故选D
考点：考查门电路
点评：难度较小，明确各门电路的逻辑关系，必要的时候画出真值表
本题难度：一般
