1、填空题 多用电表表头的示意图如图所示．在正确操作的情况下：
（1）若选择开关的位置如箭头a所示，则测量的物理量是______，测量结果为______．
（2）若选择开关的位置如箭头b所示，则测量的物理量是______，测量结果为______．
（3）若选择开关的位置如箭头c所示，则测量的物理量是______，测量结果为______．
（4）若选择开关的位置如箭头c所示，正确操作后发现指针的偏转角很小（相对于左侧），那么接下来的正确操作步骤应该为：______．
（5）全部测量结束后，应将选择开关拨到______挡或者______．
（6）无论用多用电表进行何种测量（限于直流），电流都应该从______色表笔经______插孔流人电表．

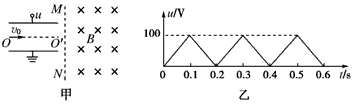

2、计算题 如图甲所示，两平行金属板的板长不超过0.2 m，板间的电压u随时间t变化的图线如图乙所示，在金属板右侧有一左边界为MN、右边无界的匀强磁场，磁感应强度B＝0.01 T，方向垂直纸面向里。现有带正电的粒子连续不断地以速度v0＝105 m/s，沿两板间的中线OO′平行金属板射入电场中，磁场边界MN与中线OO′垂直。已知带电粒子的比荷
＝108 C/kg，粒子所受的重力和粒子间的相互作用力均忽略不计。
(1)在每个粒子通过电场区域的时间内，可以把板间的电场强度看作是恒定的，试说明这种处理能够成立的理由。
(2)设t＝0.1 s时刻射入电场的带电粒子恰能从平行金属板边缘射出，求该带电粒子射出电场时的速度大小。
(3)对于所有经过电场射入磁场的带电粒子，设其射入磁场的入射点和从磁场射出的出射点间的距离为d，试判断d的大小是否随时间而变化？若不变，证明你的结论；若变，求出d的变化范围。
3、实验题 （1）某同学利用测力计研究在竖直方向运行的电梯运动状态，他在地面上用测力计测量砝码的重力，实数是G，他在电梯中用测力计仍测量同一砝码的重力，则测力计的实数小于G，由此判断此时电梯的运动状态能是?。
（2）用螺旋测微器测量某金属丝直径的结果如图所示。该金属丝的直径是?mm。
（3）某同学用大头针、三角板、量角器等器材测量玻璃砖的折射率，开始玻璃砖位置如图中实线所示，使大头针
、
?圆心
在同一直线上，该直线垂直于玻璃砖的直径边，然后使玻璃砖绕圆心?缓缓转动，同时在玻璃砖的直径边一侧观察、?的像，且?的像挡住的像，如此只需测量出?，即可计算出玻璃砖的折射率，请用你的方法表示出折射率
（4）某同学测量阻值约为25kΩ的电阻RX ,现备有下列洗菜：
A. 电流表（量程122μA, 内阻约2kΩ）；
B. 电流表（量程500μA, 内阻约300Ω）；
C. 电流表（量程15V, 内阻约100kΩ）；
D. 电流表（量程50, 内阻约500kΩ）；
E. 直流电源（20V, 允许最大电流1A）；
F. 滑动变阻器（最大阻值1kΩ，额定功率1W）；
G. 电键和导线若干。
电流表应选_________.电压表应_________.(填字母代号)

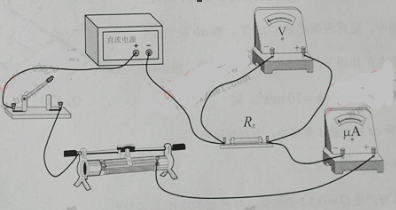

该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：
①_________________________________________.
②_________________________________________.
4、实验题 某同学采用如图甲所示的电路测定一节干电池的电动势和内电阻。提供的器材有：电压表（0～3V）、电流表（0～0.6A）、滑动变 阻器有R1（10Ω，2A）和R2（100Ω，0.1 A）各一只。
（1）实验中滑动变阻器应选用______________（填“R1”或“R2”）。在实验中测得多组电压和电流值，得到如图丙所示的U－I图线，由图可求出该电源电动势E＝______________V；内阻r=______________Ω。（保留三位有效数字）
（2）在图乙中用笔画线代替导线连接实验电路。
（3）电动势测量值______________真实值，内电阻测量值______________真实值。（填＜，＞，＝）
5、填空题 有一只满偏电流为5mA，内阻为400Ω的电流表G．?若把它改装为量程为10V的电压表应______联一个______Ω的分压电阻；若把它改装成量程为3A的电流表应______联一个分流电阻，改装后的新电流表其内阻为______．
