1、计算题 （18分）如图所示，空间分布着有理想边界的匀强电场和匀强磁场。左侧匀强电场的场强大小为E、方向水平向右，电场宽度为L；中间区域匀强磁场的磁感应强度大小为B，方向垂直纸面向外。一个质量为m、电量为q、不计重力的带正电的粒子从电场的左边缘的O点由静止开始运动，穿过中间磁场区域进入右侧磁场区域后，又回到O点，然后重复上述运动过程．求：
（1）中间磁场区域的宽度d；
（2）带电粒子从O点开始运动到第一次回到O点所用时间t。

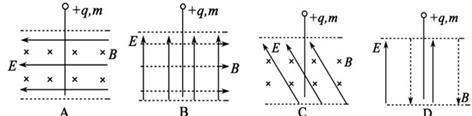

2、选择题 如下图所示，虚线间空间存在由匀强电场E和匀强磁场B组成的正交或平行的电场和磁场，有一个带正电荷的小球(电荷量为＋q，质量为m)从正交或平行的电磁混合场上方的某一高度自由落下，那么，带电小球可能沿直线通过下列的哪个电磁混合场
3、选择题 当两列水波发生干涉时，如果两列水波的波谷在P点相遇，下列说法正确的是?（?）
A．质点P的振动始终是减弱的
B．质点P的振幅最小
C．质点P的位移始终最大
D．质点P的位移有时为零
4、计算题 如图所示，两根平行的间距为L=1m的光滑金属导轨（电阻忽略不计）竖直放置，其上端接一阻值为3Ω的定值电阻R。在水平虚线L1、L2间有一与导轨所在平面垂直的匀强磁场B=1T，磁场区域的高度为d=0.5m。导体棒a的质量ma=0.2kg、电阻Ra=3Ω；从图中M处由静止开始在导轨上无摩擦向下滑动，且匀速穿过磁场区域.设重力加速度为g=10m/s2。求：
（1）产生感应电流的大小和方向；
（2）在整个过程中，回路产生的热量;
（3）M距L1的高度。
5、计算题 （10分）如图所示是说明示波器工作原理的示意图，已知两平行板间的距离为d、板长为
．初速度为零的电子经电压为U1的电场加速后从两平行板间的中央处垂直进入偏转电场，设电子质量为m、电荷量为e ．求：
（1）经电场加速后电子速度v的大小；
（2）要使电子离开偏转电场时的偏转量最大，两平行板间的电压U2应是多大？
