1、计算题 如图所示，一根长L=1.5 m的光滑绝缘细直杆MN，竖直固定在场强为E=1.0×105 N/C与水平方向成θ=30°角的倾斜向上的匀强电场中。杆的下端M固定一个带电小球A，电荷量Q=+4.5×10-6 C；另一带电小球B穿在杆上可自由滑动，电荷量q=+1.0×10-6 C，质量m=1.0×10-2 kg。现将小球B从杆的上端N静止释放，小球B开始运动。（静电力常量k=9.0×109 N·m2/C2，取g=10m/s2）
(1)小球B开始运动时的加速度为多大？
(2)小球B的速度最大时，距M端的高度h1为多大？
(3)小球B从N端运动到距M端的高度h2=0.61 m时，速度为v=1.0 m/s，求此过程中小球B的电势能改变了多少？

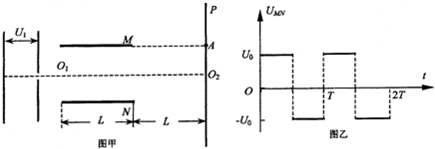

2、简答题 如图甲所示，质量为m、电荷量为e的电子经加速电压U1，加速后，在水平方向沿O1O2垂直进入偏转电场．已知形成偏转电场的平行板电容器的极板长为L（不考虑电场边缘效应），两极板间距为d，O1O2为两极板的中线，P是足够大的荧光屏，且屏与极板右边缘的距离也为L．求：
（1）粒子进入偏转电场的速度v的大小；
（2）若偏转电场两板间加恒定电压，电子经过偏转电场后正好打中屏上的A点，A点与极板M在同一水平线上，求偏转电场所加电压U2；
（3）若偏转电场两板间的电压按如图乙所示作周期性变化，要使电子经加速电场后在t=0时刻进入偏转电场后水平击中A点，试确定偏转电场电压U0以及周期T分别应该满足的条件．
3、简答题 如图甲所示，A和B是长为L、间距为d的平行金属板，靶MN垂直固定在它们的右端．在A、B板上加上方形波电压，如图乙所示．电压的正向值为U0，反向值为
| UO 2 |
| T 2 |
| T 2 |
4、选择题 显像管原理的示意图如图所示，当没有磁场时，电子束将打在荧光屏正中的O点，安装在管径上的偏转线圈可以产生磁场，使电子束发生偏转．设垂直纸面向里的磁场方向为正方向，若使高速电子流打在荧光屏上的位置由a点逐渐移动到b点，下列变化的磁场能够使电子发生上述偏转的是（ ）
A．
B．
C．
D．
5、简答题 如图所示为“用电压传感器、电流传感器测干电池的电动势和内电阻”的实物图．要正确连接电路，电流传感器的正接线柱应连接变阻器的______端，电压传感器的正接线柱应连接变阻器的______端（均在a、b、c中选填）．在电键闭合前，滑动变阻器的滑片P应该移到______端（在a、b中选填）．
