时间:2019-06-23 22:15:24
1、实验题 利用如图所示的电路测定电源的电动势和内电阻，提供的器材为：
A.干电池两节，每节电池的电动势约为1.5 V，内阻未知
B.直流电压表V1、V2，内阻很大
C.直流电流表A，内阻可忽略不计
D.定值电阻R0，阻值未知，但不小于5 Ω
E.滑动变阻器
F.导线和开关

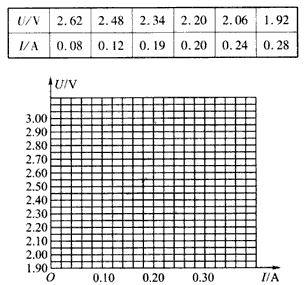

（1）甲同学利用该电路完成实验时，由于某根导线发生断路故障，因此只记录了一个电压表和电流表的示数，如下表所示：?
试利用表格中的数据作出U-I图像，由图像可知，该同学测得两节干电池总的电动势值为____V，总内阻为____Ω。由计算得到的数据可以判断能够正常读数的电压表应为表____（填“V1”或“V2”）。
（2）乙同学在找出断路的导线并调换好的导线后，连接该电路继续实验时，由于电流表发生短路故障，因此只能记下两个电压表的示数，该同学利用记录的数据，以表V1的示数U1为横坐标、表V2的示数U2为纵坐标作图像，也得到一条不过原点的直线，已知直线的斜率为k，纵坐标的截距大小为b，则两节干电池总的电动势大小为____，两节干电池的总内阻____（填“可以”或“不可以”）求出。
参考答案：（1）图“略”，90，3.45，V1
（2）b/（k-l），不可以
本题解析：
本题难度：一般
2、选择题 不定项选择
关于多用电表表盘上的刻线，下列说法中正确的是（ ? ）
A．直流电流刻线和直流电压刻线都是均匀的，可以共用一个刻度?
B．电阻刻度是不均匀的
C．电阻刻度上的零刻度与直流电流的最大值相对应
D．电阻刻度上的零刻度与直流电流的最大值不对应
参考答案：ABC
本题解析：
本题难度：简单
3、简答题 如图是双量程电流表的原理图，它有两个量程分别为0.1A和1A，则使用图的a、b两端时量程应为______，使用图的a、c两端时量程为______，已知表头内阻为200Ω，满偏电流为2mA，则R1=______，R2=______．（数字大些，要有耐心！）
参考答案：接a，b时，R1起分流作用为一支路，G与R2串联为一支路此时量程为I1
? 此接法电路的量程为当G表头达到满偏时通过电流表的总电流即为
I1=Ig+Ig(Rg+R2)R1---------①
? 同理接a，c时，R1+R2为一支路起分流作用，G为一支路，此时量程为I2
? 则? I2=Ig+IgRgR1+R2-------------②
由两式可见：I1＞I2? 即接a，b 时量程为I1=1A 接b，c 时量程为I2=0.1A
由①②式构成一方程组，只有R1与R2为未知量，代入数据求得：R1=0.41Ω? R2=3.67Ω
故答案为：1A?0.1A?0.41Ω，3.67Ω
本题解析：
本题难度：一般

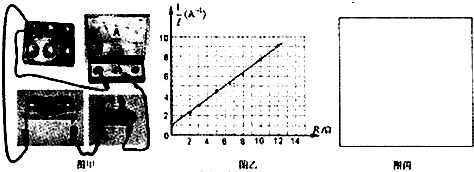

4、填空题 在“测定电池的电动势和内阻”实验时，某同学的线路连接如图甲所示．
（1）在图丙方框中画出与图甲对应的电路图；
（2）在图乙
| 1 I |
参考答案：（1）由实物电路图可知，电源、电键、电流表、电阻箱组成串联电路，
根据实物电路图作出实验原理图，实验电路图如图所示．
（2）由图象可知，图象的截距是b=1A-1，图象的斜率k=9-112-0=23V-1．
（3）由电路图及闭合电路欧姆定律可知，E=I（r+R），
1I=RE+rE，
由此可见图象纵轴的截距b=rE=1A-1，图象的斜率k=1E=23V-1，
则电源电动势E=1.5V，电源内阻r=1.5Ω；
故答案为：（1）如图
（2）1.5
本题解析：
本题难度：一般
5、实验题 在把电流表改装为电压表的实验中，提供的器材有：
A．电流表（量程0~100μA，内阻几百欧）；
B．标准电压表（量程0～3V）；
C．电阻箱（0～9999Ω）；
D．滑动变阻器（0～50Ω，额定电流1.5A）；
E．滑动变阻器（0～100kΩ，额定电流0.5A）；
F．电源（电动势6V，有内阻）；
G．电源（电动势2V，内阻很小）；
H．开关两只，导线若干．?
（1）该实验首先要用半偏法测出电流表的内电阻，如果采用如图1的电路，并且要想得到较高的精确度，那么从上面给出的器材中，可变电阻R1应选用___________，可变电阻R2应选用___________，电源应选用___________（填器材前的字母）；
（2）实验时，先闭合S1，调节R1使电流表满偏，再闭合S2，保持R1不变而调节R2使电流表半偏，读出R2此时的数值即为电流表内电阻的测量值，此测量值与电流表的真实值相比要___________（填“偏大”、“偏小”或“相等”）；
（3）图2提供了将电流表改装为电压表，并将改装电压表与标准电压表进行核对的所需器材，核对时要求对改装表量程范围（0～3V）内每隔0.5V均进行核对，请将实验器材按以上要求用连线连接成实验电路．
参考答案：（1）E，C，F
（2）偏小
（3）
本题解析：
本题难度：一般
