1、计算题 飞行时间质谱仪可以根据带电粒子的飞行时间对气体分子进行分析。如图所示，在真空状态下，自脉冲阀P喷出微量气体，经激光照射产生不同正离子，自a板小孔进入a、b间的加速电场，从b板小孔射出，沿中线方向进入M、N板间的方形区域，然后到达紧靠在其右侧的探测器。已知极板a、b间的电压为U0，间距为d，极板M、N的长度和间距均为L。不计离子重力及经过a板时的初速度。
（1）若M、N板间无电场和磁场，请推导出离子从a板到探测器的飞行时间t与比荷k（k=
，q和m分别为离子的电荷量和质量）的关系式；
（2）若在M、N间只加上偏转电压U1，请论证说明不同正离子的轨迹是否重合；
（3）若在M、N间只加上垂直于纸面的匀强磁场。已知进入a、b间的正离子有一价和二价的两种，质量均为m，元电荷为e。要使所有正离子均能通过方形区域从右侧飞出，求所加磁场的磁感应强度的最大值Bm。
2、填空题 电阻箱是实验室常用电学元件之一，电阻箱各旋钮位置如图所示，该电阻箱的阻值为______Ω．

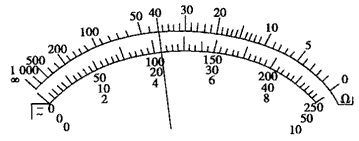

3、实验题 一额定功率为0.01W的电阻，其阻值不详。用欧姆表粗测其阻值结果如图所示（挡位在×1K）。现有下列器材，试设计适当的电路，选择合适的器材，较精确地测定其阻值（滑动变阻器对电压调节从0开始）。
A．电流表，量程
，内阻约150Ω
B．电流表，量程
，内阻约45Ω
C．电压表，量程
，内阻约6kΩ
D．电压表，量程
，内阻约30kΩ
E．直流稳压电源，输出电压24V，额定电流0.5A
F．滑动变阻器，
，1A
G．滑动变阻器，
，0.1A
H．开关一个，导线若干
（1）欧姆表测得的电阻值约为______________Ω；
（2）电流表应该选择______________，电压表应该选择______________，滑动变阻器最好选择______________；（填字母代号）
（3）在方框中画出电路原理图。
4、填空题 已知电流表的内阻Rg=10Ω，满偏电流Ig=3mA．要把它改装成量程是6V的电压表，应______联一个电阻，其阻值R=______Ω．
5、简答题 （1）为了测量一节干电池的电动势和内电阻，实验室准备了下列器材供选用：
A．待测干电池一节
B．直流电流表（量程0～0.6-3A，0.6A挡内阻为0.1Ω，3A挡内阻为0.02Ω）
C．直流电压表（量程0～3～15V，3V挡内阻为5kΩ，15V挡内阻为25kΩ）
D．滑动变阻器（阻值范围为0～15Ω，允许最大电流为1A）
E．滑动变阻器（阻值范围为0～1000Ω允许最大电流为0.2A）
F．开关
G．导线若干

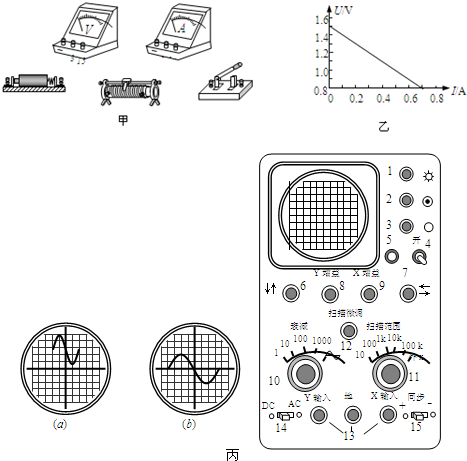

①在图（甲）中将所选器材用铅笔画线代表导线进行实物连线；
②为尽可能减少实验的误差，其中滑动变阻器选______（填代号）；
③根据实验记录，画出的U-T图线如图（乙）所示，从中可求出待测干电池的电动势为______V，内电阻为______Ω．
（2）用油膜法估测分子大小的实验步骤如下：
①向体积为V1的纯油酸中加入酒精，直到酒精油酸溶液总量为V2；
②用注射器吸取上述溶液，一滴一滴地滴入小量筒，当滴入n滴时体积为V3；
③往边长为30～40cm的浅盘里倒入2cm深的水；
④用注射器往水面上滴1滴上述溶液，等油酸薄膜形状稳定后，将事先准备好的玻璃板放在浅盘上，并在玻璃板上描出油酸薄膜的形状；
⑤将画有油酸薄膜轮廓形状的玻璃板，放在画有许多边长为a的小正方形的坐标纸上，计算出轮廓范围内正方形的总数为N．
则上述过程中遗漏的步骤是______；油酸分子直径的表达式a=______．
（3）某同学做“练习使用示波器”实验观察正弦规律变化的电压图线时，在示波器荧屏上出现如图丙（a）所示的图线，为了将图线调整为图丙（b）所示的形状，他采取了下列措施：
A．调节竖直位移旋钮，使整个图线向下移动
B．保持同步极性选择开关不动，仍置于“+”位置
C．调节Y增益使图形的振幅增大
D．调节X增益使图形的横向幅度增大
其中正确的是______．
