1、选择题 静电在我们生活中应用很广泛，下列属于静电应用的是
A.利用静电把空气电离，除去烟气中的粉尘
B.利用静电吸附，将涂料微粒均匀地喷涂在接地金属物体上
C.利用静电放电产生的臭氧，进行杀菌
D.利用运油车尾部的铁链将油与油筒摩擦产生的静电导走
2、实验题 在测定电池的电动势和内阻的实验中，备有下列器材：
A．待测的电池
B．电流表G（满 91ExAM.org偏电流3 mA，内阻Rg=10 Ω）
C．电流表A（0~0.6 A，内阻0.1 Ω）
D．滑动变阻器R1（0~20 Ω，5 A）
E．滑动变阻器（0~2 000 Ω，1 A）
F．定值电阻R0（490 Ω）
G．开关和导线若干
(1)某同学发现上述器材中虽然没有给出电压表，但给出了两个电流表，于是他设计了如图甲所示的实验电路，在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选__________（填器材序号字母）。
(2)根据如图甲所示的电路图将图乙中的仪器连接成实际测量电路。

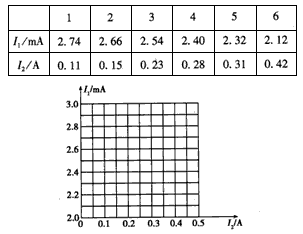

(3)该同学在实验过程中测得了下面几组数据（I1为电流表G的示数，I2为电流表A的示数）。请你根据表中数据先在下图中描绘出I1-I2的图像，再由图像得出电池的电动势E=__________V，内阻r=__________Ω。
3、填空题 如图所示，电源的电动势为6.5V，内阻为1Ω，两只相同的小灯泡L1和L2上面都标有“6V、3W”的字样．
（1）闭合开关S?1，试计算L1中的电流和加在L1上的电压．
（2）闭合开关S?1，再闭合开关S?2，试计算L?2中的电流和加在L?2上的电压．
有同学做了如下
（1）小灯泡L?1和L?2的电阻都为：R=U?2额/P额=62/3Ω=12Ω干路中的电流：I=E/（R+r）=6.5/（12+1）A=0.5A小灯泡L?1上的电压即为路端电压：U?1=E-Ir=（6.5-0.5×1）V=6V
（2）因小灯泡L?1与小灯泡L?2并联，小灯泡L?2上的电压U?2=6V小灯泡L?2中的电流：I?2=U?2/R?2=6/12A=0.5A
你认为这位同学的解答正确吗？为什么？
请把你的想法说出来，再把你的解答过程写出来．
4、简答题 某同学做“测量金属的电阻率”实验，在合理选择了实验器材后开始实验，在实验过程中他遇到了下列问题：
（1）在测量金属丝的直径时，螺旋测微器呈现如图状态，则金属丝的直径为______mm．
（2）老师在讲解实验的注意事项时提到：“不能让金属丝长时间通以大电流”．但该同学忙着记录老师的这句话，没有听清楚老师对为什么要这样做的原因的解释．你能否从下列说法中找出最关键的一点告诉他？答：______
A．只是为了节约用电 B．电压表会烧坏 C．金属丝会明显升温．
5、实验题 用如图所示的电路，测定一节干电池的电动势和内阻。电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用。除电池、开关和导线外，可供使用的实验器材还有：
（a）电流表（量程0.6A、3A）
（b）电压表（量程3V、15V）
（c）定值电阻（阻值1
、额定功率5W）
（d）定值电阻（阻值10
，额定功率10W）
（e）滑动变阻器（阻值范围0-10、额定电流2A）
（f）滑动变阻器（阻值范围0-100
、额定电流1A）
（1）要正确完成实验，电压表的量程应选择______________V，电流表的量程应选择______________A；R0应选择______________
的定值电阻，R应选择阻值范围是______________的滑动变阻器。
（2）引起该实验系统误差的主要原因是____________________________。
