1、选择题 关于使用多用电表，下列说法中正确的是（ ? ）
A．测电压时，电流从红表笔流入多用电表；测电阻时，电流从红表笔流出多用电表
B．测量阻值不同的电阻时必须重新欧姆调零
C．选择欧姆档“×100”档并调零后，将两表笔与待测电阻相连，发现指针偏转角度太大，则应换用“×10”档，欧姆调零后再测
D．图为某同学的实验测量结果，指针在a位置处表示被测电阻的阻值为50Ω
参考答案：C
本题解析：
本题难度：简单

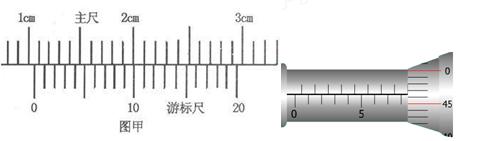

2、实验题 一同学用游标卡尺测一摆球的直径时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这一摆球的直径是?cm；该同学用螺旋测微器测另一摆球的直径时螺旋测微器上的示数如图乙所示，则该摆球的直径为?cm．
参考答案：1.055; 0.846
本题解析：略
本题难度：一般
3、简答题 如图所示，相距为d的两块金属板M、N与电源相连接，电键闭合后，M、N间有匀强电场，一重力不计的带电粒子垂直于电场方向从M边缘射入电场，恰好打在N板中央，求：
（1）保持电键闭合状态，为使粒子刚好能飞出电场，N板向下移动多少？
（2）将电键打开，仍欲使粒子刚好飞出电场，N板向下移动多少？
参考答案：（1）由于一重力不计的带电粒子垂直于电场方向从M边缘射入电场，做类平抛运动，水平方向做匀速直线运动，竖直方向做初速度为零的匀加速直线运动，且恰好打在N板中央，设极板间的电压为U、极板间的宽度为d、极板的长度为L，粒子的初速度为v0．
所以水平方向：L2=v0t ①
竖直方向：d=12at2=12qUdmt2? ②
由②解得：d2=qU2mt2 ③
为使粒子刚好能飞出电场，则水平方向：L=v0t2 ④
由①④两式解得：t2=2t? ⑤
此过程保持电键闭合状态，即上面公式中电压U不变，由③⑤两式可知当时间由t变为2t时，d变为2d，即极板宽度变为原来的两倍，N板向下移动d．
（2）将电键打开，上下移动极板时极板的带电量不变，极板间的场强不变，所以②式变为：d=12at2=12qEmt2，
仍欲使粒子刚好飞出电场，运动时间由t变为2t，竖直方向的分位移变为4d，所以下极板要向下移动3d距离．
答：（1）保持电键闭合状态，为使粒子刚好能飞出电场，N板向下移动d；
（2）将电键打开，仍欲使粒子刚好飞出电场，N板向下移动3d．
本题解析：
本题难度：一般
4、选择题
环形对撞机是研究高能粒子的重要装置．正、负离子由静止经过电压为U的直线加速器加速后，沿圆环切线方向注人对撞机的真空环状空腔内，空腔内存在着与圆环平面垂直的匀强磁场，磁感应强度大小为B，两种带电粒子将被局限在环状空腔内，沿相反方向做半径相等的匀速圆周运动，从而在碰撞区迎面相撞，为维持带电粒子在环状空腔中的匀速圆周运动，下列说法正确的是（ ）
参考答案：B
本题解析：
本题难度：简单
5、简答题 如图所示，是能使带电粒子加速和偏转的装置．加速电极间的电压为U1，偏转电极间的电压为U2，偏转电极两板间距为d，板长为L．现有一质量为m，带电量为q的粒子（重力忽略），无初速的从左端进入该区域加速、偏转后从右端飞出，偏转的距离为y（y＜
| d 2 |
| y U2 |
参考答案：粒子在电场中加速，由动能定理：qU1=12mv2…①
粒子在电场中偏转时间：t=Lv…②
偏转位移：y=12at2=12qU2mdL2v2…③
联立方程组①、③，解出：yU2=L24dU1…④
由④式可知：可以通过增大L，减小d和U1来提高灵敏度
答：灵敏度的表达式为L24dU1，可以通过增大L，减小d和U1来提高灵敏度．
本题解析：
本题难度：一般
