1、填空题 某人用万用电表按正确步骤测量一电阻阻值，指针指示位置如右图，则这电阻值是______．如果要用这万用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆档是______．
参考答案：所选档位为×100Ω．则读数为12×100=1200Ω
偏转角度大，则电阻相对小些应换一小的档位即×10Ω档
故答案为：1200；×10档
本题解析：
本题难度：一般
2、填空题 用如图所示的电路来测量电池电动势和内电阻，根据测得的数据作出了如图所示的U-I图，由图可知电动势的测量值是_________V，电池内阻的测量值_________Ω。
?
参考答案：1.4，1.0
本题解析：
本题难度：一般
3、填空题 在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．待测的干电池（电动势约为1.5V，内电阻小于1.0Ω）
B．电流表G（满偏电流3mA，内阻Rg=10Ω）
C．电流表A（0～0.6A，内阻0.1Ω）
D．滑动变阻器R1（0.20Ω，10A）
E．．滑动变阻器R2（0～200Ω，l?A）
F．定值电阻R0?（990Ω）
G．开关和导线若干

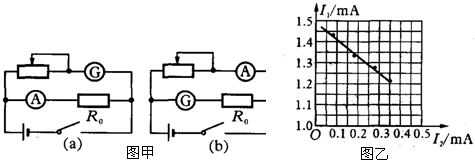

（1）某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图所示中甲的（a）、（b）两个参考实验电路，其中合理的是______图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选______（填写器材前的字母代号）．
（2）图乙为该同学根据（1）中选出的合理的实验电路利用测出的数据绘出的I1-I2图线（I1为电流表G的示数，I2为电流表A的示数），则由图线可以得被测电池的电动势E=______V，内阻r=______Ω．
参考答案：（1）上述器材中虽然没有电压表，但给出了两个电流表，将电流表G串联一个电阻，可以改装成较大量程的电压表．
（a）、（b）两个参考实验电路，其中合理的是b，
因为电源的内阻较小，所以应该采用较小最大值的滑动变阻器，有利于数据的测量和误差的减小．滑动变阻器应选D，
（2）根据欧姆定律和串联的知识得
电源两端电压U=I1（990+10）=1000I1，
根据图象与纵轴的交点得电动势E=1.5mA×1000Ω=1.50V
与横轴的交点可得出路端电压为1V时电流是0.62A，
由闭合电路欧姆定律E=U+Ir可得：
r=0.80Ω；
故答案为：（1?）b?D；?（2）1.50，0.80
本题解析：
本题难度：一般
4、简答题 某实验小组利用实验室提供的器材探究一种金属丝的电阻率，所用器材包括：输出为3V的直流稳压电源、电流表、待测金属丝、螺旋测微器（千分尺）、米尺、电阻箱、开关和导线等．
（1）他们截取了一段金属丝，拉直后固定在绝缘的米尺上，并在金属丝上夹上一个小金属夹，金属夹可在金属丝上移动．请根据现有器材，设计实验电路，并连接电路实物图1
（2）实验的主要步骤如下：
①正确连接电路，设定电阻箱的阻值，开启电源，合上开关；
②读出电流表的示数，记录金属夹的位置；
③断开开关，______，合上开关，重复②的操作．
（3）该小组测得电流与金属丝接入长度关系的数据，并据此给出了图2的关系图线，其斜率为______A-1?m-1（保留三位有效数字）；图线纵轴截距与电源电动势的乘积代表了______的电阻之和．
（4）他们使用螺旋测微器测量金属丝的直径，示数如图3所示．金属丝的直径是______．图2中图线的斜率、电源电动势和金属丝横截面积的乘积代表的物理量是______，其数值和单位为______（保留三位有效数字）．
参考答案：
（1）实物连接如右图所示．
（2）该题要求要多次测量，所以每次都要读出接入电路中的金属丝的长度，同时移动金属夹的位置，以便得到多组数据．
（3）由图可得其斜率为k=△1I△L=11-7.860.6-0.3=10.5A-1?m-1
（4）螺旋测微器的固定刻度读数为0，可动刻度读数为20.0×0.01=0.200mm，所以金属丝的直径为0+0.200=0.200mm，由题意得：
K×E×S=10.5A-1?m-1×3V×3.14×0.12×10-6m2=9.89×10-7Ω?m，得到的结果的单位是Ω?m，即为电阻率的单位．
故答案为：
（1）电路实物连线如图所示；
（2）读出接入电路中的金属丝的长度，同时移动金属夹的位置；
（3）10.5，电流表内阻和电阻箱；
（4）0.200mm，电阻率，9.89×10-7Ω?m．
本题解析：
本题难度：一般
5、实验题 某同学对实验室的一个多用电表中的电池进行更换时发现，里面除了一节1.5V的干电池外，还有一个方形的电池（层叠电池）。为了测定该电池的电动势和内电阻，实验室中提供如下器材：
A．电流表A1（满偏电流10mA，内阻10Ω）；
B．电流表A2（0～0.6～3A，内阻未知）；
C．滑动变阻器R0（0～100Ω，1A）；
D．定值电阻R（阻值990Ω）；
E．开关与导线若干。
（1）该同学根据现有的实验器材，设计了如图所示的电路，请你按照电路图在下图上完成实物连线。
?
（2）下图为该同学根据上述设计的实验电路测出多组数据并绘出的I1-I2图线（I1为电流表A1的示数，I2为电流表A2的示数），则由图线可以得到被测电池的电动势E＝___________V，内阻r=___________Ω。（保留两位有效数字）
参考答案：（1）
（2）9.1（±0.1）；10
本题解析：
