1、简答题 如图所示，P、Q为两根相距为L且互相平行的长直光滑的金属导轨，其左端与电容为C的电容器和阻值分别为R1、R2的电阻连成图示电路，质量为m的金属棒ab与导轨垂直放置，且接触良好，其电阻为r（导轨电阻不计），整个装置放在磁感应强度为B、方向垂直导轨平面向里的匀强磁场中．现闭合开关S，用大小为F的水平力拉棒ab，使它水平向右运动．求：
（1）棒ab的最大速度；
（2）棒ab达最大速度时电容器的带电量；
（3）在棒ab达最大速度后，断开开关S、并同时撤去水平拉力F，此后电阻R1产生的热量多大？

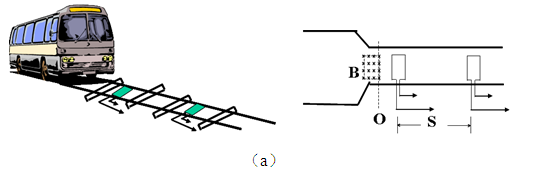

2、计算题 为了测量列车运行的速度和加速度的大小，可采用如图（a）所示的装置，它是由一块安装在列车头底部的强磁体和埋设在轨道地面的一组线圈及电流测量仪组成的（测量仪未画出）。当列车经过线圈上方时，线圈中产生的电流被记录下来，就能求出列车在各位置的速度和加速度。假设磁体端部磁感强度为B=0.004T，且全部集中在端面范围内，与端面垂直，磁体宽度与线圈宽度相同，且都很小，线圈匝数n=5，长L=0.2m，电阻0.4Ω（包括引线电阻），测试记录下来的电流-位移图象如图（b）所示。
试求：⑴在离O（原点）30m，130m处列车的速度v1和v2的大小；⑵假设列车是匀变速运动，求列车加速度的大小。
3、填空题 如图所示，矩形金属线框电阻为2Ω，在匀强磁场中匀速转动，转到图示位置时，测得线框中磁通量的变化率为
Wb/s，线框两端通过滑环与R=98Ω的电阻相连，则电压表的示数为 ______V。
4、计算题 如图所示，竖直平面内有一边长为L、质量为m、电阻为R的正方形线框在竖直向下的重力场和水平方向的匀强磁场组成的复合场中以速度v0水平抛出，磁场的方向与线框平面垂直，磁场的磁感应强度随竖直向下的z轴按B=B0+kz的规律均匀增大，已知重力加速度为g，求：
（1）线框竖直方向速度为v1时，线框中瞬时电流的大小I；
（2）线框在复合场中运动时重力的最大电功率Pm；
（3）若线框从开始抛出到瞬时速度大小达到v2所经历的时间为t，那么，线框在时间t内的竖直方向位移大小z。
5、选择题 如图3-6-12所示，甲、乙两个完全相同的线圈，在距地面同一高度处由静止开始释放，A、B是边界范围、磁感应强度的大小和方向均完全相同的匀强磁场，只是A的区域比B的区域离地面高一些，两线圈下落时始终保持线圈平面与磁场垂直.则（?）
图 3-6-12
A.甲先落地? B.乙先落地? C.二者同时落地? D.无法确定
