1、简答题 如图所示，在磁感应强度大小B=0.5T的匀强磁场中，有一竖直放置的导体框架，框架宽l=0.4m，框架上端的电阻R=0.9Ω，磁场方向垂直于框架平面．阻值r=0.1Ω的导体棒ab沿框架向下以v=5m/s速度做匀速运动，不计框架电阻及摩擦．问：
（1）通过ab棒的电流是多大？方向如何？
（2）ab受到的安培力是多大？
（3）这个过程中能量是怎样转化的？
2、计算题 （14分）如图（a）两水平放置的平行金属板C、D相距很近（粒子通过加速电场的时间忽略不计），上面分别开有小孔O/、O，水平放置的平行金属导轨与C、D接触良好，且导轨在磁感强度为B1=10T的匀强磁场中，导轨间距L=0.50m,金属棒AB紧贴着导轨沿平行导轨方向在磁场中做往复运动，其速度图象如图（b）所示，若规定向右运动速度方向为正方向，从t=0时刻开始，由C板小孔O/处连续不断以垂直于C板方向飘入质量为m=3.2×10-21
3、选择题 如图1矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间t变化的规律如图2；若规定顺时针方向为感应电流i的正方向，线框中的感应电流下列四个选项中正确的是（ ）
A．
B．
C．
D．

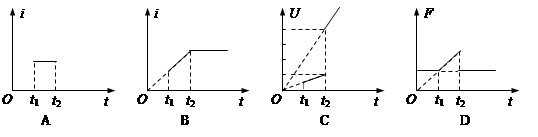

4、选择题 如图所示，在光滑水平面上，有一个粗细均匀的单匝正方形闭合线框abcd．t=0时刻，线框在水平外力的作用下，从静止开始向右做匀加速直线运动，bc边刚进入磁场的时刻为t1，ad边刚进入磁场的时刻为t2，设线框中产生的感应电流的大小为i，ad边两端电压大小为U，水平拉力大小为F，则下列i、U、F随运动时间t变化关系图像正确的是
5、填空题 如图所示，矩形线圈abcd平面与条形磁铁垂直，套在条形磁铁的中央．当线圈向磁极N位置移动时，线圈中产生的感应电流的方向为______．
