1、实验题 在探究变压器线圈两端的电压与匝数的关系的实验中,实验室中有下列器材:
A.可拆变压器(铁芯、两个已知匝数的线圈)
B.条形磁铁
C.直流电源
D.多用电表
E.开关、导线若干
上述器材在本实验中不用的是 (填器材料序号),本实验中还需用到的器材有 。
参考答案:BC;低压交流电源
本题解析:变压器线圈两端的电压与匝数的关系:
;所以需要知道原副线圈的匝数,可拆变压器就能满足条件.故A必用.变压器的原理是互感现象的应用,是原线圈磁场的变化引起副线圈感应电流的变化,所以不需要外界的磁场,故B不必用到.变压器的原理是互感现象的应用,是原线圈磁场的变化引起副线圈感应电流的变化,如果原线圈中通的是直流电源,则副线圈中不会有感应电流产生,故C不必用到,需要用到低压交流电源.变压器线圈两端的电压与匝数的关系:
,需要测电压,所以需要一个测电压的仪器.故D必用.做电学实验,当然需要用到开关、导线,故E必用.上述器材在本实验中不必用到的是:BC,本实验中还需用到的器材有:低压交流电源
考点:探究变压器电压与匝数的关系
点评:做“探究变压器线圈两端的电压与匝数的关系”的实验时,需要按照原理
去找实验器材
本题难度:一般

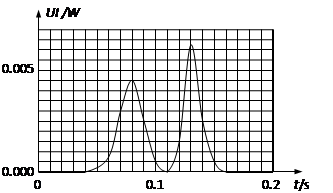

2、实验题 某同学利用如图装置研究磁铁下落过程中的重力势能与电能之间的相互转化。内阻r=40Ω的螺线管固定在铁架台上,线圈与电流传感器、电压传感器和滑动变阻器连接。滑动变阻器最大阻值40Ω,初始时滑片位于正中间20Ω的位置。打开传感器,将质量为m的磁铁置于螺线管正上方静止释放,磁铁上表面为N极。穿过螺线管后掉落到海绵垫上并静止(磁铁下落中受到的电磁阻力远小于磁铁重力,不发生转动),释放点到海绵垫高度差为h。计算机屏幕上显示出如图的UI-t曲线。

(1)磁铁穿过螺线管过程中,产生第一峰值时线圈中的感应电动势约 V。
(2)图像中UI出现前后两个峰值,对比实验过程发现,这两个峰值是在磁铁刚进入螺线管内部和刚从内部出来时产生的,对这一现象相关说法正确的是 ( )
A.线圈中的磁通量变化率经历先增大后减小再增大再减小的过程
B.如果滑片从中间向左移动时,坐标系中的两个峰值一定都会减小
C.磁铁在穿过线圈过程中加速度始终小于重力加速度g
D.如果仅略减小h,两个峰值都会减小
(3)在磁铁下降h的过程中,可估算机械能转化为电能是 J。
参考答案:(1)0.9V(3分),(2)ACD(4分,选不全得2分), (3)6.3´10-4J—6.9´10-4J(3分).
本题解析:(1)由图像可以直接读出功率的峰值为0.0045W,电压传感器测量的是滑动变阻器两端电压,电阻为20欧姆,由
,滑动变阻器两端电压峰值为0.3V,再由串联分压可知电感线圈产生的电动势峰值为0.9V(2)由感应电动势公式
可知A对;如果滑片从中间向左移动时,不会改变螺线管产生的感应电动势,峰值不变,B错;由楞次定律可知磁铁在穿过线圈过程中始终受到竖直向上的磁场力的作用,加速度始终小于重力加速度,C对;减小高度h,穿过螺线管时的速度减小,坐标系中的两个峰值一定都会减小,D对;(3)由能量守恒6.3´10-4J—6.9´10-4J
本题难度:一般
3、选择题 用伏安法测电阻的实验,可以采用图示a、b两种方法把伏特表和安培表连人电路,这样测量出来的电阻值与被测电阻的真实阻值比较,下列正确的是-------------------( )
A.采用a图接法,测量值小于真实值;
B.采用b图接法,测量值小于真实值;
C.两种接法的测量值都小于真实值;
D.两种接法的测量值都大于真实值。
参考答案:A
本题解析:上图中,电流为干路电流,电压为R两端电压,所以测出的电阻为
,测量值小于真实值,A对;同理利用b图时,电压表测量的是R和电流表两端电压,测量值为
,所以测量值比真实值偏大,BCD错;故选A
考点:考查电流表的内接外接
点评:本题难度较小,掌握串并联关系,此时的电压表可看做大电阻、电流表可看做小电阻
本题难度:一般
4、实验题 (8 分)如题10-1 图所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测.
(1)在使用多用电表前,发现指针不在左边“0 刻度线处,应先调整题10-2 图中多用电表的 _________(选填“A"、“B"或“C").
(2)在用多用电表的直流电压挡探测黑箱a、b 接点间是否存在电源时,一表笔接a,另一表笔应 _________(选填“短暂“或“持续“)接b,同时观察指针偏转情况.
(3)在判定黑箱中无电源后,将选择开关旋至“×1”挡,调节好多用电表,测量各接点间的阻
值. 测量中发现,每对接点间正反向阻值均相等,测量记录如下表. 两表笔分别接a、b
时,多用电表的示数如题10-2 图所示.
请将记录表补充完整,并在答题卡的黑箱图中画出一种可能的电路.
参考答案:(1)A (2)短暂 (3)5.
本题解析:(1)A为机械调零旋钮、B为电阻调零旋钮、C为档位旋钮,在使用多用电表前,发现指针不在左边应进行机械调零,调节A旋钮。
(2)为防止电流过大烧坏电表,表笔应短暂接b。
(3) 电表的示数为
,电阻分布可能如图示。
本题难度:一般
5、填空题 在测定一节干电池 (电动势约为1.5V,内阻约为lΩ)的电动势和内阻的实验中
提供的器材有
A.电压表量程为3V,内阻约为5kΩ
B.电压表量程为15V,内阻约为10kΩ
C.电流表量程为0.6A,内阻约为0.1Ω
D.电流表量程为3A,内阻约为0.01 Ω
E.变阻器R1为 (20Ω,3A)
F.变阻器R2 (500Ω,0.2A)
G.开关、导线若干
为了较准确测量电池的电动势和内阻,电压表应该选 ;
电流表应该选 ;变阻器应该选 ;(只要选相应字母)

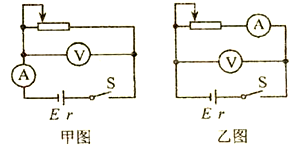

实验电路图应该选 图
参考答案:A;C;E;乙
本题解析:试验中电表指针偏转角度越大越好,所以电压表应选量程为3V的,电流表应选择0.6A量程的,滑动变阻器的最大阻值和电路电阻越接近操作越方便,所以选择20Ω的,因为电压表需要测量路端电压,而电流表与滑动变阻器的阻值比较接近,分压太多,所以需要将电流表内接,故选乙图,
本题难度:一般
