1、实验题  (6分)某导体材料电阻值约为50,为了比较精确的测定其电阻值,实验室提供的器材有:
A.电流表A1 (0—80mA,内阻约为2)
B.电流表A2 (0~3mA,内阻 =15)
C.标准电阻R1=45
D.标准电阻 R2=985
E.滑动变阻器R(0至20)
F.电压表V(0~12V,内阻 Rv=lk)
G.蓄电池E(电动势为12V,内阻很小)
(1)实验过程中总共出现了四种电路设计(如图所示),按照实验的.“安全”、“精确”、“科学”、“易操作”等要求,从中选出最合理的电路图______(选填“甲”、“乙”、“丙”、“丁”)。

(2)根据你所选择的电路设计,请写出需要测量并记录的物理量____(写出物理量的名称,并设定相应的代表符号),金属丝电阻值的表达式=____(用设定的代表符号表示)


参考答案:(1)丁(2)电流表A1的示数I1,电流表A2的示数I2,Rx=


本题解析:(1)甲丙不安全,乙不精确,丁中保护电路,A2与串联当量程为3V的电压表用,滑动变阻器分压接法符合要求,丁正确(2)需要测量并记录两电流表的示数,Rx两端电压,过Rx的电流
考点:本题考查用两电流表电阻的方法


本题难度:一般



2、实验题  测量一只量程已知的电压表内阻,器材如下:
A. 待测电压表    (量程3V,内阻约3KΩ)
B.电流表  (量程0.6A,内阻0.01Ω)
C. 定值电阻R(阻值2KΩ,额定电流0.5A)
D.电源E(电动势约3V,内阻不计)
E.开关两只,S1、S2,导线若干
(1)某同学设计了如图 (甲)所示的测量电路,在实验操作时,发现不可行。你认为主要问题是

(2)请从上述所给器材中选用所需器材,帮助该同学设计一个能尽量减小实验误差的测量电路,并在虚线框内画出原理图,要求标明给定器材的符号。用需要测量的物理量和电路中器材已给的物理量,写出电压表内阻的计算式Rv=               。并从图中所给的器材中选出你所需要的器材,连接成实验电路图。



参考答案:(1)不可行理由:电流表量程太大,而电路中电流太小,电流表没有明显读数。(2分)
(2) 电路图(3分)   连线(3分)


本题解析:
考点:伏安法测电阻.
分析:(1)由图甲可知,电压表与电流表串连接入电路,根据电源电动势及电表内阻,
由闭合电路的欧姆定律求出电路电流,然后根据根据该电流分析答题.
(2)为了减小实验误差,可以把电压表与定值电阻串连接入电路,
用开关控制定值电阻是否接入电路,然后由串联电路特点及欧姆定律求出电压表内阻.
解:(1)图甲所示电路中,电路最大电流I==≈0.001A,电路电流太小,电流表量程是0~0.6A,电流表量程太大,电流表指针偏转不明显,电流表没有明显读数,因此图甲所示电路不可行.
(2)电压表与定值电阻串联,开关S2与定值电阻并联,实验电路图如图1所示;
根据实验电路图连接实物电路图,实物电路图如图2所示;
闭合开关S1、S2读出电压表示数U1,电源电动势E=U1,
然后断开开关S2,读出电压表示数U2,定值电阻两端电压:
UR=E-U2=U1-U2,此时电路电流I==
电压表内阻RV===
故答案为:(1)电流表量程太大,而电路中电流太小,电流表没有明显读数.
(2)实验电路图如图1所示,实物电路图如图2所示;


本题难度:一般



3、实验题  (10分) 如图甲为欧姆表电路的原理图,某兴趣小组认为欧姆表内部(图中虚线框内)可等效为一电源,设计如图乙的电路来测量欧姆表某挡位的电动势与内阻。具体操作如下:

R/kΩ
0.5
1.0
1.5
2.0
2.5
3.0
I/mA
1.48
1.20
1.03
0.86
0.74
0.67

0.68
0.83
0.97
1.16
1.35
1.49


(1)将欧姆表的选择开关旋至某挡位,A、B 两表笔短接,调节调零旋钮使指针指在电阻零刻度;
(2)将毫安表与滑动变阻器R 按图乙连接好;
(3)调节滑动变阻器R 滑片的位置,读出毫安表和对应的欧姆表读数,把测量的多组数据填人下表。
试完成下列内容:
①图甲中A是    (选填“红”、“黑” )表笔;
②根据表中的数据,画出1/I--R关系图像;

③由所绘图像得出该挡位的电动势为    V,内阻为    Ω;
④本实验所测电动势的值   (选填“> ”、“=" ”" 、或“< " )理论值。


参考答案:①红(2分);②见下图(2分);

③2.90~3.10都算对(2分),1450~1550都算对(2分);④=(2分)。


本题解析:①对于欧姆表内部的电流表G来说,其左端接电源的正极,故电流表G的左端应该是正接线柱,而A端对应的正是其左端,故它应该是红表笔,代表正接线柱;
②根据图表中的数据,画点、连线即可;
③设该挡位的电动势为E,内阻为r,则根据欧姆定律得:E=I(R+r),故,故1/I--R关系图像的斜率就是电动势的倒数,所以,解之得E=3.08V,注意在计算斜率时,由于所选的点不同,斜率的大小可能有所差,其值在2.90~3.10都算对;再将E代入任意一组数据中,可得其内阻的大小为1450Ω~1550Ω;
测量时的等效电路图如下图所示,由于实验中的电流测量是准确的,外电路的电阻值也能够读出来,故所测电动势的值等于理论值。

考点:用欧姆表测电源的电动势与内阻,会对实验误差进行分析。


本题难度:一般



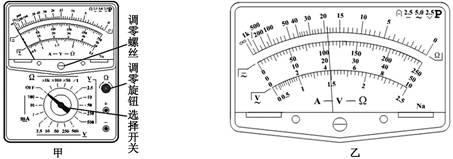

4、实验题  (10分)在“练习使用多用电表”实验中,某同学进行了如下的操作:
(1)用多用电表电阻档测量某一电阻的阻值时,该同学先用大拇指和食指紧捏红黑表笔进行奥姆调零(如图a所示),然后用两表笔接触待测电阻的两端(如图b所示),这两步操作是否合理?             (填“a合理”或“b合理”或“都不合理”)

(2)用多用电表电流文件测量电路中电流,该同学将选择开关置于直流“50mA”文件,连接的电路如图c所示,图中多用电表测定的是__ __    (填甲电阻的电流、乙电阻的电流或总的电流),测得的值是___________。

(3)该同学要测量多用电表直流2.5 V


参考答案:


本题解析:


本题难度:一般



5、实验题  (16分)一电流表的量程标定不准确,某同学利用图1所示电路测量该电流表的实际量程

用器材有:量程不准的电流表,内阻=10.0,量程标称为5.0mA;标准电流表,内阻=45.0,量程1.0mA;标准电阻,阻值10.0;滑动变阻器R,总电阻为300.0;电源E,电动势3.0V,内阻不计;保护电阻;开关S;导线。
回答下列问题:
(1)在答题卡上(图2所示)的实物图上画出连线。

(2)开关S闭合前,滑动变阻器的滑动端c应滑动至              端。
(3)开关S闭合后,调节滑动变阻器的滑动端,使电流表满偏;若此时电流表的读数为,则的量程=
(4)若测量时,未调到满偏,两电流表的示数如图3所示,从图中读出的示数 =       的示数 =         ;由读出的数据计算得=    。(保留3位有效数字)

(5)写出一条提高测量准确度的建议:                             。[来源:学.科.网Z.X.X.K][来源:Z&xx&k.Com][来源:学+科+网]


参考答案:⑴连线如图

⑵阻值最大

⑷6.05mA


本题解析:⑴连线如图
⑵在滑动变阻器的限流接法中在接通开关前需要将滑动触头滑动到阻值最大端[来源:Z&xx&k.Com]
⑶闭合开关调节滑动变阻器使待测表满偏,流过的电流为Im。根据并联电路电压相等有[来源:学_科_网Z_X_X_K]
⑷待测表未满偏有,将A2的示数0.66mA和其他已知条件代入有
Ma
但图中A1的示数3.0mA量程为5.0mA,根据电流表的刻度是均匀的,则准确量程为6.05mA


本题难度:困难
