高考物理试题《电磁学实验》高频考点预测(2019年最新版)(一)

时间:2019-03-16 02:38:29

微信搜索关注"91考试网"公众号,领30元,获取事业编教师公务员等考试资料40G

1、实验题  (8分)某同学设计了一个如图甲所示的实验电路,用以测定电电动势和内阻,使用的实验器材为:待测干电池组(电动势约3 V)、电流表(量程0.6A,内阻小于l )、电阻箱(0~99.99 )、滑动变阻器(0~l00)、单刀双掷开关、单刀单掷开关各一个及导线若干.考虑到干电池的内阻较小,电流表的内阻不能忽略.
(1)该同学按图甲连线,首先利用半偏法测量电流表内阻,闭合开关K,将开关S置于      位置,调节滑动变阻器使电流表满偏,再保持滑动触头不动,将开关S置于       位置,调电阻箱使电流表半偏,测得电阻箱读数为R0.
(2)简要写出利用图甲所示电路测量电电动势和内阻的实验步骤:(要求用图像法处理数据)
                               ;②                                 (3)该同学作出了电流的倒数1/I与电阻R的图像,此图像是一条直线,若其斜率为k,与纵轴截距为b,则电源电动势E=       ,内阻r=



2、实验题  (1)用DIS测电源电动势和内电阻电路如图(a)所示,R0为定值电阻。调节电阻箱R,记录电阻箱的阻值R和相应的电流值I,通过变换坐标,经计算机拟合得到如图(b)所示图线,则该图线选取了_______为纵坐标,由图线可得该电源电动势为  ________V。

(2)现有三个标有“2.5V,0.6A”相同规格的小灯泡,其I-U特性曲线如图(c)所示,将它们与图(a)中电源按图(d)所示电路相连,A灯恰好正常发光,则电源内阻r=____Ω,图(a)中定值电阻R0=____Ω。



3、实验题  图甲为多用表的示意图,其中S、K、T为三个可调节的部件,现用此电表测量一阻值约为30的定值电阻,测量的某些操作步骤如下:

①调节可调节部件         ,使电表指针停在       位置。
②调节可调节部件         ,使它的尖端指向       位置。
③将红、黑表笔分别插入“+”“-”插孔,笔尖相互接触,调节可调节部件       ,使电表指针指向          位置。
④用多用电表测量另一电阻时,电表读数如图乙所示,该电阻的阻值是



4、实验题  有一根细而均匀的导电材料样品(如图a所示),截面为同心圆环(如图b所示),电阻约为100Ω,已知这种材料的电阻率为,样品的长度为L,外径为D,因该样品的内径太小,无法直接测量.现提供以下实验器材:

A.电压表V(量程3V,内阻约3kΩ)
B.电流表A1(量程50mA,内阻约20Ω)
C.电流表A2(量程0.3A,内阻约1Ω)
D.滑动变阻器R(0--20Ω,额定电流2A).直流电源E(约4V,内阻不计)
E.导电材料样品Rx
F.开关一只,导线若干

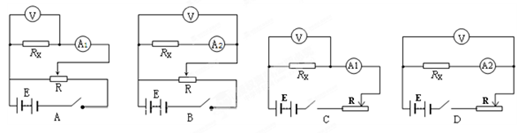

(1)为通过多组数据测量,较为准确的测得导电材料样品的电阻Rx,应选用下列哪个电路(  )

(2)准确选择电路的条件下,电阻Rx的测量值将________(填“大于”、“等于”或“小于”)实际值。
(3)若某次实验中,电压表和电流表的读数分别为U和I,则用已知物理量和测得的物理量的符号来表示样品的内径d =



5、实验题  如图所示电路中,电压表和电流表的示数分别为10V和0.1A,电流表的内阻为0.2Ω,那么待测电阻Rx的测量值比真实值      (填“大”或“小”),Rx的真实值是     Ω.
