1、实验题 如图，P是一根表面均匀地镀有很薄金属的发热电阻膜的长陶瓷管，膜的电阻率为
，管的两端有导电箍M、N。现给你刻度直尺、伏特表V、安培表A、电源E、滑动变阻器R（0—5
）、开关S、导线若干，请设计一个测定膜层厚度d的实验方案。（膜的电阻较大，电路符号为：
）

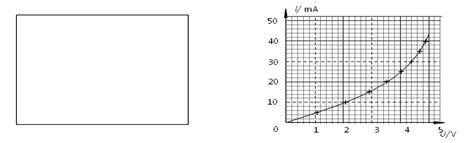

（1）在下面的虚线框内画出测量电路图
（2）实验中应测量的物理量有： 。
（3）计算膜层厚度的公式是：d= 。(用（2）答案中的符号表示)
参考答案：（1）见解析（2）管长L，直径D，管两端电压U，电流I（3）
本题解析：（1）因为膜的电阻较大，所以为了避免电压表的分流，故采用电流表的内接法，过程中要求电压的变化范围较大，所以采用滑动变阻器的分压接法，
由欧姆定律可得，镀膜材料的电阻
,镀膜材料的截面积为
,根据电阻定律可得，
,所以镀膜材料的厚度为，
考点：考查了电阻率公式的应用
点评：本题容易出错的地方就是如何计算镀膜材料的截面积，在计算时可以把它看成是边长为陶瓷管周长，宽为d的矩形，计算出截面积，再根据电阻定律计算即可．
本题难度：一般
2、实验题 在如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线都是好的．为了查出断导线，某同学想先将多用电表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察多用电表指针的示数，在下列选项中，符合操作规程的是 ( )
A．直流10V挡
B．直流0.5A挡
C．直流2.5V挡
D．欧姆挡
参考答案： A
本题解析： 本题旨在考查对多用电表结构、性能、规格及使用规程的掌握和创造性解决实际问题的能力 ，关键是明确多用电表的使用方法和规程．错误原因是在用直流电流挡时没有估算电路中的最大电流．
根据题中所给条件，首先判断不能选用欧姆挡，因为使用欧姆挡时，被测元件必须与外电路断开．
先考虑电压挡，将黑表笔接在b端，如果指针偏转，说明R1与电源连接的导线断了，此时所测的数据应是电源的电动势6V，基于这一点，C不能选，否则会烧毁多用电表；如果指针不偏转，说明R1与电源的导线是好的，而R1与R2之间的导线和R2与电源之间的导线其中之一是坏的，再把黑表笔接在c点，如果表头指针偏转，说明R1和R2之间的导线是断的，否则说明R2与电源之间的导线是断的，A项正确．
再考虑电流挡，如果黑表笔接在b端，表针有示数则说明R1与电源间的导线是断的，此时表头指示数：I＝＝0.4A，没有超过量程；如果指针不偏转，证明R1与电源之间的导线是连通的，而R1与R2、R2与电源之间的导线其中之一是断的；黑表笔接在c点时，如果表头指针有示数，证明R1与R2间的导线是断的，此时表头指针示数：I＝＝1.2A，超过表的量程，故B错误．
本题难度：一般
3、实验题 在测定一节干电池（电动势约为1.5V，内阻约为2Ω）的电动势和内阻的实验中，变阻器和电压表各有两个供选用：
A电压表量程为15V ，B 电压表量程为3V ,
A 变阻器为（20Ω，3A ） B 变阻器为（500Ω，0.2A ） ．
（1）电压表应该选______（填A或B），这是因为_____ ___ 。
（2）变阻器应选 （填A或B）， 这是因为_________ ____。
参考答案：（1）B， A表量程太大，读数误差太大 （2）A， B变阻器额定电流太小，阻值太大调节不方便
本题解析：(1)试验中电表指针偏转角度越大越好，所以电压表应选量程为3V的，
(2)滑动变阻器的最大阻值和电路电阻越接近操作越方便，所以选择20Ω的，
考点：考查了测定电源的电动势和内阻的实验
本题难度：一般
4、实验题 现要用伏安法描绘一只标值为“2.5V，0.6W”小灯泡的I-U图线，有下列器材供选用：
A．电压表(0～3V，内阻3k
；0～15V，内阻10k)
B．电流表(0～0.6A，内阻0.5；0～3A，内阻0.1)[来源:学*科*网Z*X*X*K]
C．滑动变阻器(10，2A)
D．滑动变阻器(100，1.0A)
E．蓄电池(电动势6V，内阻不计）
①为了减小测量误差，图甲中的S1应接 (填“M”或“N”)，滑动变阻器应选用__________（用序号字母表示）。
②根据你选择的电路，用笔画线代替导线在图乙中将实物连接成实验所需电路图。
③开关S闭合之前，滑动变阻器的滑片应该置于 端（选填“A”、 “B”或“AB正中间”）。闭合开关后，移动滑动变阻器的滑片，电压表示数变化明显，但电流表示数始终为0，则电路故障为 。
参考答案：①M，C；②实物连接如图所示（连线或量程选错不得分 ）；
③A 小灯泡断路 (每空2分)
本题解析：①灯泡正常发光的电阻
，由于
，所以测量小电阻，电流表选择外接法，图甲中的S1应接M。观察甲图的实验电路，滑动变阻器为分压式，所以滑动变阻器选择阻值较小的C。②实物连接见答案。注意滑动变阻器分压式接入，下端两个接线柱与电源接通，上端接线柱接被测电阻，根据灯泡额定电压和额定电流，电压表选择
量程，电流表选择
量程。③开关闭合前，小灯泡的电压要从0开始调节，一开始电流应该最小，即灯泡被短路，滑片应该置于A端。闭合开关后，移动滑动变阻器的滑片，电压表示数变化明显，说明电压表和电源的电路连接是通路，电流表示数等于0，说明电流的那一段出现了断路，而电压表并联的用电器是小灯泡，所以小灯泡断路。
考点：描绘小灯泡福安特性曲线实验探究
本题难度：一般
5、实验题 一个小灯泡的额定电压为2.0V，额定电流约为0.5A，选用下列实验器材进行实验，并利用实验数据描绘和研究小灯泡的伏安特性曲线
A．电源E：电动势为3.0V，内阻不计
B．电压表V1：量程为0~3V，内阻约为1
C．电压表V2：量程为0~15V，内阻约为4
D．电流表A1：量程为0~3A，内阻约为0.1
E. 电流表A2：量程为0~0.6A，内阻约为0.6
F. 滑动变阻器R1：最大阻值为10Ω，额定电流为1.0A
G. 滑动变阻器R2：最大阻值为150Ω，额定电流为1.0A
H. 开关S，导线若干
① 实验中使用的电压表应选用 ；电流表应选用 ；滑动变阻器应选用 （请填写选项前对应的字母）．

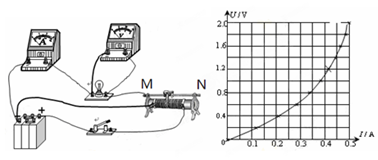

② 实验中某同学连接实验电路如图所示，请你不要改动已连接的导线，在下面的实物连接图中把还需要连接的导线补上。闭合开关前，应使变阻器滑片放在最 （填“M”或“N”）端．
③ 实验中得到多组电压表与电流表示数数据，请将剩下的三组数据标记在U-I坐标中，其余实验数据已标好，然后画出小灯泡的U-I图线。并简述该灯泡电阻的变化规律：
| U/V | 0.8 | 1.0 | 1.2 |
| I/A | 0.34 | 0.38 | 0.42 |
的电池两端，则小灯泡的实际功率约为 W（保留两位有效数字） 参考答案：①B E F②如图 M③如图 灯丝电阻率随温度（U）升高而增大④
本题解析：①灯泡额定电压为2V，电压表应选B，灯泡额定电流为0.5A，电流表应选E，为方便实验操作，滑动变阻器应选：F
②描绘灯泡伏安特性曲线，电压与电流应从零开始变化，滑动变阻器应采用分压接法，灯泡正常发光时电阻为
，电压表内阻为电压表内阻约为1kΩ，电压表内阻远大于灯泡电阻，电流表应采用外接法，实验电路图如图所示；为保护电路，闭合开关前，滑片应置于左端M处
③根据坐标系中描出的应点，用平滑的曲线把各点连接起来，作出灯泡的U-I图象，如图所示．由于灯泡电阻受温度影响，灯泡电阻随温度升高而增大，所以灯泡的U-I图线不是直线．
④在灯泡的U-I图象坐标系中作出电池的U-I图象，如图所示；
由图象可知，用该电池给灯泡供电时，灯泡两端电压为1.1V，电流为0.4A，则灯泡实际功率
．
考点：描绘小灯泡的伏安特性曲线
本题难度：一般
