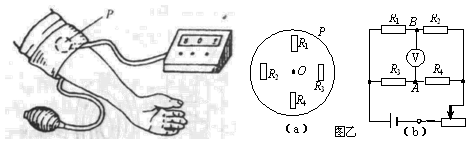

1、实验题   如图甲(a)所示为测量血压的压力传感器在工作时的示意图,薄金属片P固定有4个电阻R1、R2、R3、R4,右边如图甲(b)是它的侧面图,这4个电阻如图乙(a)连接成电路如图乙(b)所示,试回答:

(1)开始时,金属片中央O点未加任何压力,欲使电压表无示数,则4个电阻应满足的关系为:          (2分)
(2)当O点加一个压力F后发生形变,这时4个电阻也随之发生形变,形变后各电阻大小如何变化:             4分)
(3)电阻变化后,电路A、B两点中_____ (2分)点电势较高。它为什么能测血压?
答:                                                              (2分)



2、实验题  某同学要测定一电源的电动势和内电阻,实验器材有:一只DIS电流传感器(可视为理想电流表,测得的电流用表示),一只电阻箱(阻值用表示),一只开关和导线若干。该同学设计了如图甲所示的电路进行实验和采集数据。
(1)该同学设计实验的原理表达式是                (用表示);
(2)该同学在闭合开关之前,应先将电阻箱调到          (填“最大值”、“最小值”或“任意值”),实验过程中,将电阻箱调至如图乙所示位置,则此时电阻箱接入电路的阻值为          Ω;
(3)该同学根据实验采集到的数据作出如图丙所示的—R图像,则由图像可求得,该电源的电动势
          V,内阻r=           Ω(结果均保留两位有效数字)。



3、实验题  在探究变压器线圈两端的电压与匝数的关系的实验中,实验室中有下列器材:
A.可拆变压器(铁芯、两个已知匝数的线圈)
B.条形磁铁
C.直流电源
D.多用电表
E.开关、导线若干
上述器材在本实验中不用的是          (填器材料序号),本实验中还需用到的器材有



4、实验题  (9分)采用伏安法测量电源电动势E和内阻r时,由于电表因素带来了实验的系统误差。某研究性学习小组对此进行探究实验,设计出如图所示的测量电源电动势E和内电阻r的电路,E′是辅助电源,A、B两点间有一灵敏电流计G。

(1)请你补充实验步骤:
①闭合开关S1、S2,调节R和R′使得灵敏电流计G的示数为零,这时,A、B两点的电势φA、φB的关系是φA    φB(选填“>”、“<”或“



5、实验题  (1)某电阻丝R的额定电压为3V,为测量其电阻值, 1某同学先用多用电表粗测其电阻.用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量,发现指针的偏转角度太大,这时他应将选择开关换成欧姆挡的“ ▲ ”档位(选填“×100”或“×1”),然后进行   ▲   ,再次测量电阻丝的阻值,其表盘及指针所指位置如右图所示,则此段电阻丝的电阻为 ▲  Ω.

(2)现要进一步精确测量其阻值实验室提供了下列可选用的器材
A:电流表A1(量程300mA,内阻约1Ω)
B:电流表A2(量程0.6A,内阻约0.3Ω)
C:电压表V1(量程3.0V,内阻约3kΩ)
D:电压表V2(量程15.0V,内阻约5kΩ)
E:滑动变阻器R1(最大阻值为10Ω)
F:滑动变阻器R2(最大阻值为500Ω)
G:电源E(电动势4V,内阻可忽略)
H:电键、导线若干。
为了尽可能提高测量准确度,应选择的器材为(只需填器材前面的字母)
电流表__ ▲___.电压表___ ▲_____.滑动变阻器_____ ▲_____.
(3)下列给出的测量电路中,最合适的电路是­­­­_   ▲ __。

A               B                 C                D
(4)由于电表的内阻会给实验结果带来影响,为了精确测量该电阻的阻值,在上面实验中先测出  ▲  表(选填“电压”、或“电流”)的内阻。
