时间:2019-03-16 01:48:36
1、实验题 (1)用DIS测电源电动势和内电阻电路如图(a)所示,R0为定值电阻。调节电阻箱R,记录电阻箱的阻值R和相应的电流值I,通过变换坐标,经计算机拟合得到如图(b)所示图线,则该图线选取了_______为纵坐标,由图线可得该电源电动势为 ________V。
(2)现有三个标有“2.5V,0.6A”相同规格的小灯泡,其I-U特性曲线如图(c)所示,将它们与图(a)中电源按图(d)所示电路相连,A灯恰好正常发光,则电源内阻r=____Ω,图(a)中定值电阻R0=____Ω。
参考答案:(1);6;(2)5;1
本题解析:
试题分析:(1)由闭合电路欧姆定律可知:;要形成与电阻成一次函数关系,则纵坐标只能取
则有:
;则图象的斜率为:
,则有:E=6V;
截距则有:R0+r=6Ω
(2)A灯正常发光的电流为:I=0.6A;则BC两灯的电流为0.3A,由图象可知,BC两灯的电压为0.5V;
路端电压为:U=2.5V+0.5V=3V;则内阻为:;则定值电阻为:R0=6-5=1Ω;
考点: 测电源电动势和内电阻
本题难度:一般
2、选择题 下图所示为两个独立电路A和B的路端电压与其总电流I的关系图线,则
A.路端电压都为时,它们的外电阻相等
B.A电路的短路电流大于B电路的短路电流
C.电路A的电动势大于电路B的电动势
D.A中电源的内阻小于B中电流的内阻
参考答案:AC
本题解析:在路端电压与总电流的关系图线(U—I)中,图线在U轴上的截距表示电动势E,图线斜率的绝对值表示电源的内阻,可见,
。图中两直线的交点坐标为(
,
),由
可知,路端电压都为
时,它们的外电阻相等。由
可知,电流都是
时,因r不等,两电源内电压不等。所以选项A、C正确。
本题难度:一般

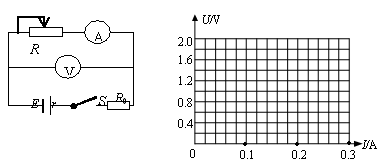

3、实验题 (10分)如图所示,用伏安法测电源电动势和内阻的实验中,在电路中接一阻值为2Ω的电阻R0,通过改变滑动变阻器,得到几组电表的实验数据:
U(V):] | 1.2 | 1.0 | 0.8 | 0.6 |
I(A) | 0.10 | 0.17 | 0.23 | 0.30 |
参考答案:(1)保护电源、电表,防止短路;(2分)
(2)作图;(2分)
(3)1.5, 1.0 (3分)(4)30, 5 (3分)
本题解析:
考点:测定电源的电动势和内阻.
分析:(1)通过电源、电表的电流不宜太大,故需串接定值电阻,以减小最大电流;
(2)先描点,然后用一条直线连接起来,如果不能通过所有点,使曲线两侧的点数大致相同;
(3)电源的U-I图象的纵轴截距表示电源的电动势;斜率表示内电阻;
(4)当内外电阻相等时,电源的输出功率最大,利用这个结论求解即可.
解:(1)一节干电池的电流不宜长时间超出0.6A,否则会损坏电池;电流表也有量程,不能超过;
故答案为:保护电源、电表,防止短路.
(2)先描点,然后用一条直线连接起来,如果不能通过所有点,使曲线两侧的点数大致相同,如图所示;
(3)电源的U-I图象的纵轴截距表示电源的电动势,故E=1.5V;
斜率表示内电阻,故r==
=3Ω;
(4)当内外电阻相等时,电源的输出功率最大,由图象可以看出,当电阻R=5Ω时,电源的输出功率最大,为45W,故电源内阻为5Ω;
再根据P=I2R=()2R,有:45=(
)2×5,解得:E=30V.
故答案为:30,5.
本题难度:一般
4、实验题 在测定一节干电池的电动势和内阻的实验中给出下列实验器材
A.电压表V:0—3V和0—15V两个量程
B.电流表A:0—0.6A和0—3A
C.滑动变阻器R1(最在阻值20欧)
D.滑动变阻器R2(最在阻值100欧)
E.开关S和导线若干
①电流表应选 量程,电压表应选 量程,滑动变阻器应
用 (填“R1”或 “R2”)
②画出实验电路图。
参考答案:(1)0.6A 3V
本题解析:此题涉及电学实验测定电源的电动势和内阻。因为一节干电池的电动势大约1.5V,所以应该选择3V量程的电压表。允许通过干电池的电流比较小,所以选择0.6A量程的电流表。当电流最大时,,需要滑动变阻器大于3Ω,但是不能过大,否则不易调节,所以滑动变阻器选择
。因为干电池的内阻比较小,所以应该选择电流的外接法。此题难度一般。
本题难度:一般

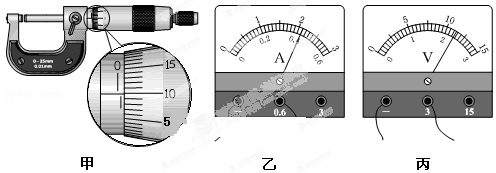

5、实验题 某实验小组在“测定金属电阻率”的实验过程中,正确操作获得金属丝的直径以及电流表、电压表的读数如图所示,则它们的读是 mm、 A、 V.
参考答案: 0.600mm;0.42A;2.28V
本题解析:
试题分析: 螺旋测微器读数为L=0.5mm+10.00×0.01mm=0.600mm、电流表示数为I=0.42A、电压表读数为U=2.28V.
考点:测定金属的电阻
本题难度:一般
