1、实验题 （9分）在“把电流表改装为电压表”的实验中，需要利用如图所示的电路测定电流表的内阻，步骤如下：
①接通S1（S2未接通），调节R1，使电流表指针偏转到满刻度；
②再接通S2，调节R2，使电流表指针偏转到满刻度的1/3；
③读出R2的阻值，可得到rg =??（填表达式）已知电源的电动势为3V，内阻不计；电流表满偏电流为500μA ，其内阻约在100Ω左右。实验室配有的可变电阻有：
A．电阻箱（0～999.9Ω）
B．滑动变阻器（0～200Ω）
C．滑动变阻器（0～10KΩ）
D．滑动变阻器（0～100KΩ）
⑴电路中R1应选 ，R2应选 。（填序号）
⑵上述实验中电流表内阻的测量值和真实值相比 （选填“偏大”或“偏小”）
⑶如果测得该电流表阻值为100Ω，要将其改装为量程为3V电压表，应?联一个阻值为 Ω的电阻。
2、实验题 为了测量由两节干电池组成的电池组的电动势和内阻，某小组的同学从实验室里选取了以下器材：两节干电池组成的电池组（电动势约3V,内阻约1Ω)，电压表（量程0?3V，内阻约1OkΩ),电阻箱（0?999.9Ω),保护电阻R0（阻值5Ω)，开关一只，导线若干。
①在右图所示的实验原理实物图中，该同学已完成了部分导线的连接，为使电压表示数有较大的变化范围，请用笔画线代替导线完成余下的导线连接。
②实验中，同学们试着用多用电表代替电压表测量电压。在完成机械调零之后，应将选择开关拨到表盘上的____区域(选填“Ω”、“V”、“V”或"A")。
③同学们根据以上的实验原理和方法进行了实验，通过调节电阻箱的电阻值，得到了多组电阻箱阻值R和电压表示数U，并以
为纵坐标，
为横坐标，作出
的关系图线（该图线为一条直线）如图所示，由图线可求得电池组的电动势____V,内阻r=_____Ω。（结果保留三位有效数字）
3、选择题 如图所示，用伏安法测Rx时，不知Rx大约数值，为了选择正确电路减小误差，先将仪器接好，只空出电压表的一个接头K，然后将K和a、b分别接触一下，则
A．若A示数有明显变化，K应接a
B．若A示数有明显变化，K应接b
C．若V示数有明显变化，K应接a
D．若V示数有明显变化，K应接b

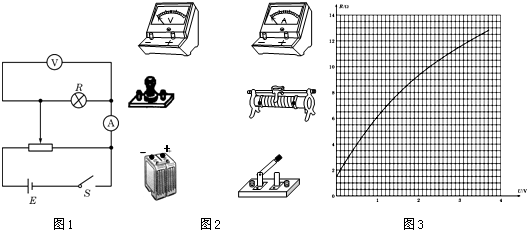

4、简答题 某同学用图1所示电路，测绘标有“3.8V，1.1w”的小灯泡的灯丝电阻R随电压U变化的图象．
①除了导线和开关外，有以下一些器材可供选择：
电流表：A1（量程300mA，内阻约2Ω?）；A2（量程1A，内阻约0.3Ω?）；电压表：V1（量程5V，内阻约5Ω?）；V2（量程15V，内阻约15Ω）；电源：E1（电动势为1.5V，内阻为0.2Ω?）；E2（电动势为4V，内阻约为0.04Ω?）．
为了调节方便，测量准确，实验中应选用电流表______，电压表______，电源______．（填器材的符号）
②根据图1，完成图2中的实物连接．
③根据实验数据，计算并描绘出R-U的图象如图3所示．由图象可知，此灯泡在不工作时，灯丝电阻为______；当所加电压为3.00V时，灯丝电阻为______，灯泡实际消耗的电功率______W（保留2位小数）．

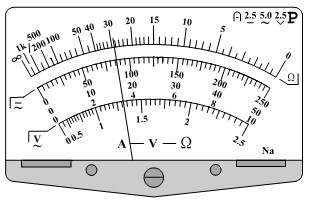

5、实验题 当使用多用电表测量物理量时，多用电表表盘示数如图所示．若此时选择开关对准 ×10Ω挡，则被测电阻的阻值为?Ω．若用多用电表测量另一个电阻的阻值发现指针偏转角度很大，则应该换用倍率更?（填“高”或“低”）的挡位，换挡后还要?，用完电表后把选择开关拨到?．
