1、简答题 用替代法测一个未知电阻Rx在常温下的阻值可用如下电路，图中Rs为电阻箱，A为电流表，S2为单刀双掷开关，R0为规格（0-20Ω）的滑线变阻器．测量前应将滑线变阻器R0的触片p调至______（填a或b），电阻箱Rs的阻值调至______（填最大或最小）．闭合S1开始实验，接下来的步骤有以下一些：
A．慢慢移动触片p
B．将S2闭合在2端
C．将S2闭合在1端
D．调节电阻箱Rs的值
E．将S1断开
F．观察电流表指针变化直至某一位置
G．记下电阻箱上电阻读数
合理的次序应是______（填入步骤序号的字母）
参考答案：为了保护测量电路部分，应将滑片P滑动b端，使得测量部分短路，电流为零．电阻箱电阻打到最大值，防止接通电键时，电流过大，烧坏电表．
本题用电阻箱的阻值代替Rx的阻值，分别让电阻箱和待测电阻与滑动变阻器并联，使得两次电流表示数相同，此时电阻箱的阻值等于待测电阻的阻值．所以合理的次序为：CAFBDFEG．
故答案为：b；?最大；?CAFBDFEG．
本题解析：
本题难度：一般
2、选择题 两块电压表V1和V2是由完全相同的电流表改装成的，V2的量程为5V，V1的量程为15V，为了测量15～20V的电压，把V1和V2串联起来使用，在这种情况下(? )
A． V1和V2的读数相等
B． V1和V2的指针偏转角相等
C． V1和V2的读数之比等于两个电压表内阻之比
D． V1和V2的指针偏转角之比等于两个电压表内阻之比
参考答案：BC
本题解析：两表串联后，通过每个电流表的电流相同，指针偏转角度相同，但两电压表的总内阻不同，则两表的示数不同，其示数之比为两表的内阻之比．
A 两表的示数与内阻成正比，而两表量程不同，内阻不同，则示数不同．故A错误．
B 因是串联关系，电流大小一样，则指针偏转角度相同，故B正确．
C因是串联关系，分压之比为内阻之比．故C正确D错误．
故选：BC
点评：考查的是电压表的改装原理，电压表的内部电路为串联关系，相同的电流表电流相同，偏转角度一样，而对应刻度由量程决定．
本题难度：一般

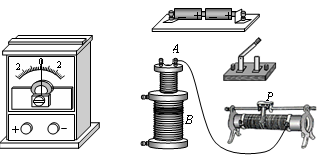

3、实验题 如图所示是“探究电磁感应现象”的实验装置．
（1）将图中所缺导线用笔画线补接完整．
（2）在开始实验之前，需要先确定__________?_________的关系．
（3）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后，将原线圈迅速从副线圈拔出时，电流计指针将____?______；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将___?__________．（以上两空选填“向右偏”、“向左偏”或“不偏转”）
参考答案：（1）见下图
(2) 电流表指针偏转方向与电流方向。
（3）向左偏，向右偏
本题解析：本题考查法拉第电磁感应定律，当穿过闭合线圈磁通量减小时感应电流的磁场与原磁场方向相同，反之方向相反，由此可判断
本题难度：简单
4、实验题 在描绘小灯泡伏安特性曲线的实验中，提供的实验器材有：
A．小灯泡(额定电压为12 V，额定电流约0.5 A)
B．直流电流表A(0～0.6 A，内阻约0.8 Ω)
C．直流电压表V1(0～3 V，内阻约5 kΩ)
D．直流电压表V2(0～15 V，内阻约15 kΩ)
E．滑动变阻器R1(0～5 Ω，2 A)
F．滑动变阻器R2(0～20 Ω，2 A)
G．电源(12 V，内阻不计)
H．开关S及导线若干
某同学设计了实验测量电路，通过改变变阻器的滑片位置，使电表读数从零开始变化，记录多组电压表的读数U和电流表的读数I。
(1)实验中电压表应选用__________（填“V1”或“V2”），滑动变阻器应选用__________（填“R1”或“R2”）；
(2)在图甲虚线框内画出实验电路图；

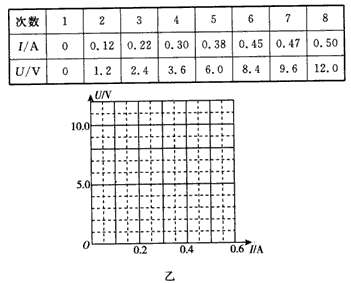

(3)该同学在实验中测出8组对应的数据（见下表）：
请在图乙坐标中，描点作出U-I图线，由图象可知，灯泡的功率增大时，其电阻__________（填“增大”“减小”或“不变”）。
参考答案：(1)V2，R2
(2)如图甲所示
(3)如图乙所示，增大
本题解析：
本题难度：一般
5、选择题 任何实验都需要一定的控制条件。由于存在地磁场，奥斯特做电流磁效应实验中就应排除地磁场对实验的影响。下列关于奥斯特实验的控制条件的说法中正确的是
A．该实验必须在地球赤道上进行
B．通电直导线必须竖直放置
C．通电直导线可以水平东西方向放置
D．通电直导线可以南北方向放置
参考答案：D
本题解析：磁场对电流的作用，是当电流方向与磁场方向垂直时才受力，要想排除地磁场的影响通电直导线可以南北方向放置，与地磁场方向平行，不受其作用力。所以选D。
本题难度：简单
