1、选择题 如图所示，通电硬直导线ab平行条形磁铁放置，导线可以在空中自由运动，其中的电流方向由a到b，则导线的运动情况为（ ）
A．a端转向纸里，b端转向纸外，且远离磁铁
B．a端转向纸里，b端转向纸外，且靠近磁铁
C．a端转向纸外，b端转向纸里，且远离磁铁
D．a端转向纸外，b端转向纸里，且靠近磁铁
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060412/xbkgx2iz0a5.png\">
2、计算题 有一等腰直角三角形区域，直角边长为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060412/h0aczqdiz2g.gif\" style=\"vertical-align:middle;\">。在该区域，有一垂直纸面向内磁感应强度为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060412/14mraioyarc.gif\" style=\"vertical-align:middle;\">的匀强磁场。一束质量为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060412/dciwojsyek1.gif\" style=\"vertical-align:middle;\">、电荷量为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060412/otg4xtnyo0h.gif\" style=\"vertical-align:middle;\">，速度范围在![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060412/wiqoeip5oe1.gif\" style=\"vertical-align:middle;\">之间的带负电粒子从中点![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060412/rtrjwgldsay.gif\" style=\"vertical-align:middle;\">垂直直角边射入该磁场区域，在另一直角边放置一块足够大的荧光屏，如图所示。重力不计，求
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060412/mqc3vxuo0wk.jpg\" style=\"vertical-align:middle;\">
（1）速度至少为多大的带电粒子，能够在荧光屏上留下光斑。
（2）粒子在磁场中运动的时间和速度的关系。
（3）磁场区域内，荧光屏上亮点的位置和速度的关系。
（4）荧光屏上光斑的分布区域。
3、选择题 如图所示，一块长度为a、宽度为b、厚度为d的金属导体，当加有与侧面垂直的匀强磁场B，且通以图示方向的电流I时，用电压表测得导体上、下表面MN间电压为U。已知自由电子的电量为e。下列说法中正确的是
![]()
600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060412/1bw55nociok.gif\">
[? ]
A．M板比N板电势高
B．导体单位体积内自由电子数越多，电压表的示数越大
C．导体中自由电子定向移动的速度为v=U/Bd
D．导体单位体积内的自由电子数为BI/eUb
4、计算题 如图所示，套在很长的绝缘直棒上的小球，其质量为m，带电荷量是+q，小球可在棒上滑动，将此棒竖直放在相互垂直且沿水平方向的匀强电场和匀强磁场中，电场强度为E，磁感应强度是B，小球与棒的动摩擦因数为μ，求小球由静止沿棒下落的最大加速度和最大速度．（设小球带电荷量不变）
![]()
600)makesmallpic(this,600,1800);\' style=\"WIDTH: 140px; HEIGHT: 131px; VERTICAL-ALIGN: middle\" src=\"http://www_php168_com/91files/2016060412/oetuspjs5yk.png\">

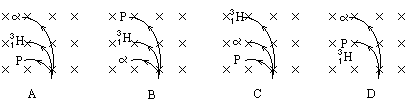

5、选择题 有三束粒子,分别是质子![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060412/trm215b5l0v.gif\" style=\"vertical-align:middle;\">粒子束.当它们以相同的速度沿垂直磁场方向射入同一匀强磁场中，在下列四图中，能正确表示出这三束粒子运动轨迹的是[ ]
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060412/gjd3peaoiac.gif\" style=\"vertical-align:middle;\">
?
