1、实验题 如图是研究匀加速直线运动的小车运动规律得到的一条纸带，舍去前面比较密集的点，从点A开始把打点计时器每打5个点取做一个计数点，得到A、B、C、D四个计数点。测得图中![]()
600)makesmallpic(this,600,1800);\' src=\"ht ">
1、实验题 如图是研究匀加速直线运动的小车运动规律得到的一条纸带，舍去前面比较密集的点，从点A开始把打点计时器每打5个点取做一个计数点，得到A、B、C、D四个计数点。测得图中![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/42brxlhrxac.png\" style=\"vertical-align:middle;\">，已知打点计时器所用交变电压的频率为50Hz,则
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/grvby3vmg4z.png\" style=\"vertical-align:middle;\">
【小题1】纸带的 端与小车相连（填“左\"或“右”）；
【小题2】打点计时器打下计数点B时，小车的速度![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/ta0c2xtlxzi.png\" style=\"vertical-align:middle;\"> m/s
2、实验题 如图4—lO所示为用频闪摄影方法拍摄的研究物体做平抛运动规律的照片。图中A、B、C为三个同时由同一点出发的小球。AA
3、实验题 在“验证机械能守恒定律”的实验中，所用重物的质量为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/cszdtqmdc53.png\" style=\"vertical-align:middle;\">，当地的重力加速度为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/lwgydtq0h3c.png\" style=\"vertical-align:middle;\">，打点计时器的打点时间间隔为T。某同学通过实验得到一条如图所示的纸带，纸带上的“0”点是物体刚要下落时打下的点，点“0”和“1”之间还有若干点，点“1”和点“6”之间各点为连续点，各点之间的距离如图所示。从“0”到“5”的过程中物体减小的重力势能的表达式为 ，当打点“5”时物体的速度为 ，这时物体动能的表达式为 。
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/eamj1vbjzjb.png\" style=\"vertical-align:middle;\">
4、实验题 ⑴如图的实验装置示意图，请问该图所示的实验可以用来说明： ．
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/wsxgkar1utc.jpg\" style=\"vertical-align:middle;\">
⑵若用图所示的平抛仪来做研究平抛运动的实验，在实验测量前必须进行两项重要的调整：
调整背景板 .
其标准是： .
调整轨道的槽口
其目的是： .
（3）（4分）右图所示的实验中，为描绘平抛运动轨迹，需多次释放小球，它对释放小球的要求是：
① .
② .

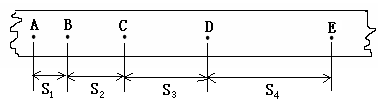

5、实验题 在“验证机械能守恒定律”的实验中，纸带上打出的部分点迹如图所示.若重物的质量为m，打点计时器的打点周期为T，重力加速度为g.则从打B点到打D点的过程中，
（1）重物重力势能的减少量ΔEP＝ （2分）；
（2）打点计时器打B点时重物的速度为vB＝ （2分）；
（3）该实验产生误差的主要原因有 （4分）（至少答出两种原因）![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060313/vhplxc1otkm.png\" style=\"vertical-align:middle;\">
