1、填空题
【小题1】在“探究小车的运动规律”实验中,某同学采用如图甲所示的装置进行实验,他采用的是电火花打点计时器,电火花打点计时器必须接在220V的 (填“直流”、“交流”)电源上,如果所用电源的频率是50赫兹,则每打两个点之间的时间间隔为 s.
【小题2】如图乙所示是某次实验中得到的一条纸带,其中A、B、C、D、E、F是依次选取的计 数点,相邻计数点间的时间间隔为T、距离如图乙所示,则打下C点时小车的速度表 达式为(用题中所给的物理量表示) 。
参考答案:
【小题1】交流0.02
【小题2】
本题解析:(1)电火花打点计时器使用的是220V的交流电,根据公式
(2)物体做匀加速直线运动,所以物体在一段时间内的平均速度等于该段时间中间时刻时的速度,并且选取的时间段越小越好,所以
本题难度:一般
2、填空题

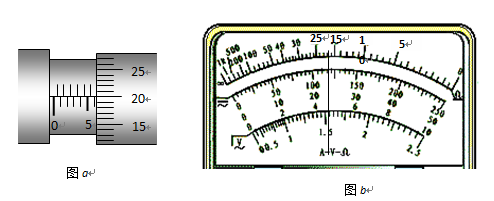

【小题1】如图a所示中给出的是用螺旋测微器测量某导体棒直径时的示数,此读数应为 mm
【小题2】某物理实验小组在使用多用电表按正确步骤测量某一电阻阻值,选择开关指在“×100”欧姆档,指针指示位置如图b所示,则这电阻是
。如果要用该多用电表测量一个约140
的电阻,为了使测量结果比较精确,应选的欧姆档是 (填“×1”“×10”、“×100”、或“×1k”)。 在使用欧姆档时要注意,变换另一个倍率的欧姆档后,必须重新 。
参考答案:
【小题1】6.200 (6.199~6.201也算对)
【小题2】1900 ×10 欧姆调零
本题解析:【小题1】螺旋测微器测量金属板的厚度时的读数分两步:由固定刻度读出整毫米为6mm(应注意半毫米刻线是否露出),然后由可动刻度读出小数20.0×0.01mm=0.200mm(0为估读位),两个读数相加为6.200mm.
故答案为:6.200mm.
【小题2】欧姆表读数=刻度盘读数×倍率,所以这个电阻是19×100=1900Ω,一般指针在中值附近较为准确,所以140Ω的电阻选择的倍率是×10档,在使用欧姆档时要注意,变换另一个倍率的欧姆档后,必须重新进行欧姆调零
故答案为:】1900 ×10 欧姆调零
本题难度:一般
3、实验题 (1)在探究小车的加速度a与小车质量M和小车受到的外力F的关系时,探究加速度和力的关系的实验数据描绘出的a-F图象如图b所示,下列说法正确的是( )
A.三条倾斜的直线所对应的小车的质量相等
B.三条倾斜的直线所对应的小车的质量不同
C.直线1所对应的小车的质量最大
D.直线3所对应的小车的质量最大
(2)某同学在探究a与F的关系时,把砂和砂桶的总重力当作小车的合外力F,作出a-F图线如图c所示,试分析图线不过原点的原因是 ,图线上部弯曲的原因是 。
参考答案:(1)BD (4分)
(2)平衡摩擦力时木板倾角太大(2分);
没有满足砂和砂桶的总质量远小于小车质量M(2分)
本题解析:略
本题难度:一般
4、实验题 如图所示,在用斜槽轨道做“探究平抛运动的规律”的实验时让小球多次沿同一轨道运动,通过描点法画小球做平抛运动的轨迹。
(1)为了能较准确地描出运动轨迹,下面列出了一些操作要求,正确的是( )
A、通过调节使斜槽的末端保持水平
B、每次释放小球的位置可以不同
C、每次必须由静止释放小球
D、小球运动时不应与木板上的白纸(或方格纸)相接触
(2)下图中A、B、C、D为某同学描绘的平抛运动轨迹上的几个点,已知方格边长为L。则小球的初速度
0= ;(用L,g表示)
参考答案:(1)ACD(2)
本题解析:(1)A、只有斜槽的末端保持水平,小球才具有水平初速度,其运动才是平抛运动,故A正确;每次释放小球的位置必须相同,以保证小球有相同的水平初速度,故B错误;每次由静止释放小球,是为了使小球有相同的初速度,故C正确;如果小球在运动过程中与木板上的白纸相接触就会改变它的运动轨迹,使其不是平抛运动,故D正确.
(2)A、B、C、D是平抛运动轨迹上的点,平抛运动可看成竖直方向自由落体运动与水平方向匀速直线运动:由水平位移可知:四个点时间间隔相等.竖直方向:自由落体运动,因时间相等,由
可得:
水平方向:匀速运动,则
考点:研究平抛物体的运动.
点评:熟练掌握平抛运动的规律,利用其规律解决实际问题,同时要加强动手实验,深刻理解该实验中的注意事项.
本题难度:一般
5、实验题 某同学用如图所示的装置测定重力加速度:
(1)电火花计时器的工作电压为 ,频率 。
(2)打出的纸带如图所示,实验时纸带的 端应和重物相连接。(选填“甲”或“乙”)
(3)实验中在纸带上连续打出点1、2、3、……、9,如图所示,由纸带所示数据可算出实验时的加速度为 m/s2。
参考答案:(1)交流220 V,50 Hz;(每空1分,没说明交流、漏单位或单位错均不得分,用文字单位不扣分,共2分) (2)乙(2分)
本题解析:
本题难度:一般
