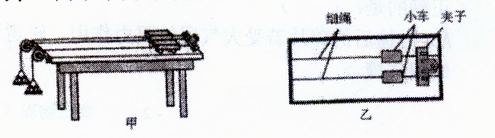

1、选择题 图甲是用来探究加速度和力之间关系的实验装置示意图，图乙是其俯视图。两个质量相等的小车，放在光滑水平桌面上，前端各系一条细绳，绳的另一端跨过定滑轮各挂一个小盘，盘里可放砝码。两个小车通过细线用夹子固定，打开夹子，小盘和砝码牵引小车运动，合上夹了，两小车同时停止。
（1）实验中可以通过在小盘中增减砝码来改变小车所受的拉力。为了探究加速度大小和力大小之间的关系，下列做法中正确的是?（?）
A．使小盘和砝码的总质量尽可能与小车质量相等
B．用刻度尺测量两小车通过的位移，通过比较位移司知加速及大小与力大小之间的关系
C．在两小盘内及两小车内分别放置相同质量的砝码进行实验
D．在两小盘内放置不同质量的砝码，在两小车内放置相同质量的砝码进行实验

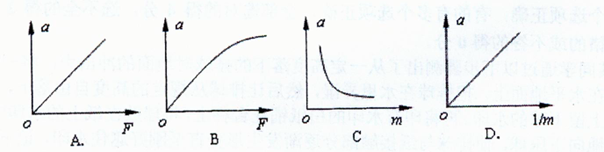

（2）上述实验中，有四位同学根据实验数据作出如下四幅图像，其中不能说明“质量一定时加速度与合力成正比”或“合力一定时加速度与质罱成反比”的是?（?）
2、实验题 （10分）

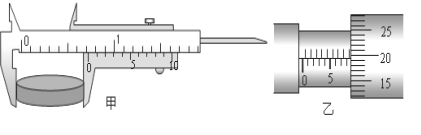

⑴.图中游标卡尺的读数是?mm．螺旋测微器的读数是?mm．
3、简答题 在“探究弹力与弹簧伸长的关系”的实验中，为了探求弹簧弹力F和弹簧伸长量x的关系，李强同学选了甲、乙两根规格不同的弹簧进行测试，根据测得的数据绘出如图所示的图象，从图象上看，该同学没能完全按实验要求做，使图象上端成为曲线，图象上端成为曲线是因为______．其中乙弹簧的劲度系数为______N/m．若要制作一个精确度较高的弹簧秤，应选弹簧______（填“甲”或“乙”）．

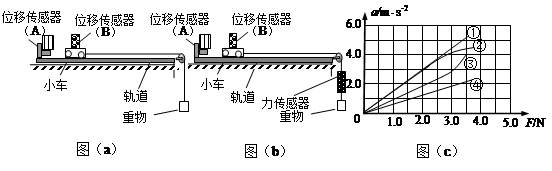

4、实验题 在“研究小车加速度与所受合外力的关系”实验中时，甲、乙两实验小组引进“位移传感器”、“力传感器”，分别用如图（a）、（b）所示的实验装置实验，重物通过细线跨过滑轮拉相同质量小车，位移传感器（B）随小车一起沿水平轨道运动，位移传感器（A）固定在轨道一端．在运动过程中位移传感器（B）发出信号，位移传感器（A）接收信号且显示小车运动的位移。甲组实验中把重物的重力作为拉力F，乙组直接用力传感器测得拉力F，改变重物的重力重复实验多次，记录多组数据，并画出a-F图像。
（1）甲组实验把重物的重力作为拉力F的条件是_______________________________________ 。
（2）图（c）中符合甲组同学做出的实验图像的是_________________；符合乙组同学做出的实验图像的是_____________。
5、选择题
如图所示，ab、ac、ad是竖直面内三根固定的光滑细杆，b、c、d位于同一水平面上．每根杆上都套着一个小滑环（图中未画出），三个滑环分别从a处释放（初速为0），用t1、t2、t3依次表示各滑环到达b、c、d所用的时间，则
A.t1＜t2＜t3
B.t1＞t2＞t3
C.t3＞t1＞t2
D.t1=t2=t3
