1、选择题 一矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图1所示，磁感应强度B随t的变化规律如图2所示。以I表示线圈中的感应电流，以图1中线圈上箭头所示方向的电流方向为正，则以下的I-t图中正确的是（ ? ）
2、简答题 如图所示，光滑平行金属导轨固定在绝缘水平面上，轨道间距为0.2m，金属杆ab的质量为0.1kg，电容器电容为0.5F，耐压足够大，
为理想电流表，导轨与杆接触良好，各自的电阻忽略不计，整个装置处于磁感应强度大小为0.5T，方向垂直导轨平面向下的匀强磁场中．现用水平外力F拉ab向右运动，使电流表示数恒为0.5A．
（1）求t=2s时电容器的带电量
（2）说明金属杆做什么运动
（3）求t=2s时外力做功的功率．

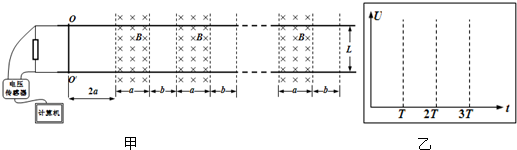

3、简答题 如图甲所示，两根相距为L的金属轨道固定于水平面上，导轨电阻不计，一根质量为m、长为L、电阻为R的金属棒两端放于导轨上，导轨与金属棒间的动摩擦因数为?，棒与导轨的接触电阻不计．导轨左端连有阻值为2R的电阻，在电阻两端接有电压传感器并与计算机相连．有n段竖直向下的宽度为a间距为b的匀强磁场（a＞b），磁感强度为B、金属棒初始位于OO′处，与第一段磁场相距2a．
（1）若金属棒有向右的初速度v0，为使金属棒保持v0一直向右穿过各磁场，需对金属棒施加一个水平向右的拉力，求金属棒进入磁场前拉力F1的大小和进入磁场后拉力F2的大小；
（2）在（1）的情况下，求金属棒从OO′开始运动到刚离开第n段磁场过程中，拉力所做的功；
（3）若金属棒初速为零，现对棒施以水平向右的恒定拉力F，使棒穿过各段磁场，发现计算机显示出的电压随时间以固定的周期做周期性变化，在给定的坐标图乙中定性地画出计算机显示的图象（从金属棒进入第一段磁场开始计时）．
（4）在（3）的情况下，求整个过程导轨左端电阻上产生的热量，以及金属棒从第n段磁场穿出时的速度．
4、选择题 如图所示，一个边长为a、电阻为R的等边三角形线框，在外力作用下，以速度v匀速穿过宽均为a的两个匀强磁场．这两个磁场的磁感应强度大小均为B，方向相反．线框运动方向与底边平行且与磁场边缘垂直．取逆时针方向的电流为正．若从图示位置开始，线框中产生的感应电流I与沿运动方向的时间t之间的函数图象，下面四个图中正确的是（ ）
A．
B．
C．
D．
5、选择题 如图所示，匀强磁场中有两条水平放置的电阻可忽略的光滑平行金属轨道，轨道左端接一个阻值为R的电阻，R两端与电压传感器相连。一根导体棒（电阻为r）垂直轨道放置，从t=0时刻起对其施加一向右的水平恒力F，使其由静止开始向右运动。用电压传感器瞬时采集电阻R两端的电压U，并用计算机绘制出U---t图象。若施加在导体棒上的水平恒力持续作用一段时间后撤去，那么计算机绘制的图象可能是
[? ]
A．
B．
C．
D．
