1、选择题 如图所示，两光滑平行金属导轨间距为L，直导线MN垂直跨在导轨上，且与导轨接触良好，整个装置处于垂直纸面向里的匀强磁场中，磁感应强度为B，电容器的电容为C，除电阻R外，导轨和导线的电阻均不计．现给导线MN一初速度，使导线MN向右运动，当电路稳定后，MN以速度v向右做匀速运动，则?
[? ]
A．电容器两端的电压为零
B．电阻两端的电压为BLv
C．电容器所带电荷量为CBLv
D．为保持MN匀速运动，需对其施加的拉力大小为
2、选择题 如图所示，一导线AC以速度υ在金属轨道DFEF上匀速滑动，向右通过一匀强磁场，金属轨道EF间有电阻R，其余的电阻不计，则在通过此匀强磁场的过程中，下列物理量中与速度υ成正比的是：（ ）
①导线AC中的感应电流强度
②磁场作用于导线AC上的磁场力
③电阻R上所产生的电热
④电阻R上所消耗的电功率．
A．①②
B．①③
C．②④
D．③④

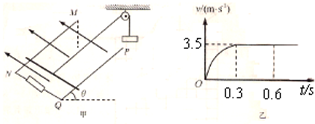

3、简答题 如图甲所示，一足够长阻值不计的光滑平行金属导轨MN、PQ之间的距离L=1.0m，NQ两端连接阻值R=3.0Ω的电阻，磁感应强度为B的匀强磁场垂直于导轨所在平面向上，导轨平面与水平面间的夹角θ=300．一质量m=0.20kg，阻值r=0.50Ω的金属棒垂直于导轨放置并用绝缘细线通过光滑的定滑轮与质量M=0.60kg的重物相连．细线与金属导轨平行．金属棒沿导轨向上滑行的速度v与时间t之间的关系如图乙所示，已知金属棒在0～0.3s内通过的电量是0.3～0.6s内通过电量的
| 1 3 |
4、简答题 如图所示，质量为m=0.1kg的铝框，用绝缘细线悬挂起来，框中心距地面高h=0.8m，有一质量M=0.2kg的磁铁以10m/s的水平速度沿框中心穿过铝框，落在距铝框原位置水平距离s=3.6m处，则在磁铁与铝框发生相互作用时：
(1)铝框向哪边偏转?它能上升多高?
(2)在磁铁穿过铝框过程中，框中产生多少电能?
5、选择题 如图甲所示，矩形导线框ABCD固定在垂直于纸面的磁场；规定磁场向里为正，感应电流顺时针为正。要产生如图乙所示的感应电流，则B-t图像可能为
[? ]
A.
B.
C.
D.
