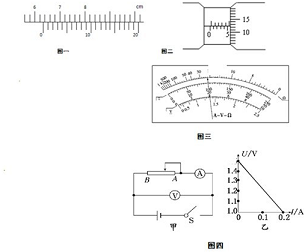

1、简答题 （1）如图一所示给出的是用20分度的游标卡尺测量某一物体的长度时的示数，此读数应为______mm．
（2）如图二中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为______mm．
（3）用多用电表的欧姆档测电阻时，将选择旋钮指向欧姆挡“×10”位置时，进行测量待测电阻，根据图三所示的表盘，被测电阻阻值为______Ω．
（4）某同学利用图四甲装置测定干电池的电动势和内阻，测得的电压和电流的关系图象图四乙所示，这个电池的电动势为E=______V，内阻r=______Ω．
参考答案：（1）游标卡尺的固定刻度读数为6.1cm=61mm，游标尺上第14个刻度线和主尺对齐，则游标读数为0.05×14mm=0.70mm=0.055cm，所以最终读数为：61mm+0.70mm=61.70?mm；
（2）螺旋测微器的固定刻度读数为5.5mm，可动刻度读数为0.01×12.3mm=0.123mm，所以最终读数为：5.5mm+0.123mm=5.623mm．
（3）表盘的指针指的数值是22，选择的欧姆挡“×10”档，所以测电阻阻值为22×10=220Ω．
（4）在U-I图象中图象与纵坐标的交点等于电源的电动势，
所以由图可以读出电源的电动势为1.5V，
图象中的斜率表示电源的内阻，
所以电源的内阻为r=1.5-10.2Ω=2.5Ω．
故答案为：
（1）61.70?（2）5.623±0.001（3）220 （4）1.5，2.5．
本题解析：
本题难度：一般
2、实验题 在“测定金属的电阻率”实验中，所用测量仪器均已校准，待侧金属接入电路部分的长度约为50cm。
（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为________mm。（该值接近多次测量的平均值）
（2 ）用伏安法测量电阻丝的电阻Rx。实验所用器材为：电池组（电动势3V，内阻1Ω），电流表（内阻0.1Ω），电压表（内阻约3kΩ），滑动变阻器R（0~20Ω，额定电流2A），开关，导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：
由以上实验数据可知：他们测量Rx是采用图2中的_____图（选填“甲”或“乙”）。
图2
（3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端。请根据（2）所选的电路图，补充完成图3中实物图的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。?
图3? ? 图4
（4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示。图中已标出了与测量数据对应的4个坐标点，请在图4中标出第2、4、6次测量数据的3个坐标点，并描绘出U-I图线，由图线得出金属丝的阻值R=______Ω（保留2位有效数字）。
（5）根据以上数据可以估算出金属丝的电阻率约为___________。
A.
B.
C.
?
D.
（6）任何实验测量都存在误差，本实验所用的测量仪器均已校准，下列关于误差的说法中正确的是___________。（有多个正确选项）
A.用螺旋测微器测量金属丝的直径时，由于读数引起的误差属于系统误差
B.由于电流表和电压表内阻引起的误差属于偶然误差
C.若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差
D.用U-I图象处理数据求金属丝的电阻率可以消除偶然误差
参考答案：（1）0.398（0.395~0.399 ）?
（2）甲
（3）
（4）如下图，4.4（4.3~4.7 ）
（5）C
（6）CD
本题解析：
本题难度：困难
3、简答题 将满偏电流Ig=300μA、内阻未知的电流表改装成电压表并进行核对
．
（1）利用如图所示的电路测量电流表的内阻（图中电源的电动势E=4V?）：先闭合S1，调节R，使电流表指针偏转到满刻度；再闭合S2，保持R不变，调节R′，，使电流表指针偏转到满刻度的
| 2 3 |
参考答案：（1）S2闭合，R和R′并联电压相等，各支路电流之和等于总电流．
? 由23IgRg=13IgR′
? 知? Rg=R′2=100Ω
（2）利用电流的改装原理，电压表利用串联分压，要串联一个电阻Ro
? 由U=Ig（Rg+Ro）
? 知Ro=9900Ω

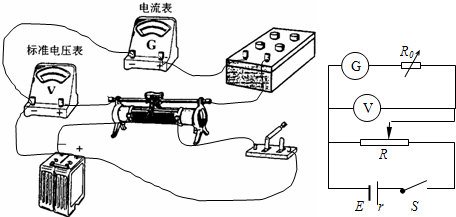

（3）改装后的电压表电阻较大，对电表进行矫正，滑动变阻选择分压接法，电路原理图如图，根据原理图，连接实物图
本题答案为（1）100?
? （2）串联?9900?
? （3）如图
本题解析：
本题难度：一般
4、简答题 某同学用多用电表测定一只电阻的阻值，多用电表电阻挡有3种倍率，分别是×100Ω、×10Ω、×1Ω．该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针转过角度太小．①为了准确地进行测量，请你从以下给出的操作步骤中，选择必要的步骤，并排出合理顺序：______．（填步骤前的字母）
A．旋转选择开关至欧姆挡“×lΩ”
B．旋转选择开关至欧姆挡“×100Ω”
C．旋转选择开关至“OFF”，并拔出两表笔
D．将两表笔分别连接到Rx的两端，读出阻值后，断开两表笔
E．将两表笔短接，调节欧姆调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，断开两表笔
②按正确步骤测量时，指针指在图示位置，Rx的测量值为______Ω．
参考答案：指针偏角过小说明待测电阻较大，应换用大倍率，重新欧姆调零后再测量，测量完毕旋转选择开关至“OFF”，并拔出两表笔，综上分析，合理顺序为：BEDC．
欧姆表的读数为示数乘以倍率=22×100=2200Ω
故答案为：①BEDC?②2200Ω
本题解析：
本题难度：一般
5、简答题
（1）电子离开极板时的动能为多少eV。
（2）极板的长度L。
参考答案：（1）183.8eV（2）0.52m
本题解析：（1）经加速电场加速：qU0=mv02/2?得v0=8×106m/s? …………….. ..(2分)
垂直极板方向做匀加速直线运动，设加速度a，经1×10-8s的时间，侧向位移y
a=qu/md?y=at2/2?得y=8×10-3m? …………….. ..(3分)
电子进入极板后在平行极板方向做匀速直线运动，垂直极板方向沿同一方向先匀加速再匀减速，再匀加速、匀减速……
经过各n次匀加速、匀减速，则有? 2y．n≤d/2
解得?n≤3.125?取n="3?" …………….. ..(3分)
则经过加速、减速各3次后距板的距离为△y =d/2-2y×3=2×10-3m
对应的电势差△u=△yU/d=1.82V ?…………….. ..(2分)
∴电子离开电场时的动能?Ek=q(U0+△u)=183.8eV? …………….. ..(3分)
（2）∵△y=y/4
电子在极板中运动的总时间为
?…………….. ..(3分)
∴极板长?L= v0t1=0.52m?…………….. ..(2分)
本题难度：一般
