1、选择题 如图所示，质子由初速为零，经电压为U1电场加速后，又经一电压为U2的匀强电场偏转，最后打在荧光屏上，那么（ ）
A．在加速过程中，电场力做的功为eU1
B．在偏转电场中，电场力做的功为eU2
C．增大U2可以使偏移变大
D．增大U1可以使偏移变大
2、填空题 用安培表和伏特表测定电池的电动势和内电阻
（1）如图所示为甲、乙两个供实验用的电路图，实验时应选用图______．
（2）根据实验测得的一系列数据，在U-I图上画了如图丙所示的图线，图线在纵轴和横轴的截距分别为U0和I0，由此可知，此电池的电动势E=______，内电阻r=______．

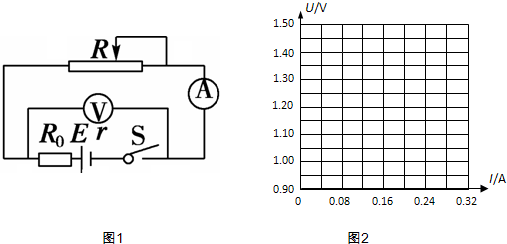

3、简答题 某同学想用电流表和电压表测电池的电动势和内电阻，其原理如图1所示，电路中串联了一只2Ω的保护电阻R0．该同学通过实验得到电压表和电流表显示的五组数据（见表格）．
| U（V） | 1.40 | 1.30 | 1.20 | 1.10 | 1.00 I（A） 0.04 0.07 0.12 0.17 0.20 |
4、简答题 相距2L的AB、CD两平行直线间区域存在着两个方向相反的匀强电场，其中PT上方的电场E1竖直向下；下方的电场E0竖直向上．PQ上连续分布着电量+q、质量m的粒子，依次以相同的初速度v0垂直射入E0中，PQ=L．若从Q点射入的粒子恰从M点水平射出（如图），MT=L/2．不计粒子的重力及相互作用．问：
（1）E0与E1的大小
（2）若从M点射出的粒子恰从中点S位置垂直射入边长为a的正方形有界匀强磁场区域（如图）．要使粒子能够从最上边界射出磁场区域．则该匀强磁场的磁感强度B大小？
5、简答题 我们知道，将两个金属电极锌、铜插入一个水果中就可以做成一个水果电池（如图所示）．现要测量水果电池的电动势和内阻，两位同学采用不同的方法进行探究．
（1）甲同学用量程为0～1V、内阻约10kΩ的电压表测水果电池的电压时读数为0.74V；用欧姆表直接测水果电池的两极，读得此时的读数为9kΩ；用灵敏电流表直接接水果电池的两极，测得电流为0.55mA．甲同学通过自己的分析认为该水果电池的电动势为0.74V，由全电路欧姆定律得内阻为r=
| E 1 |
| 0.74 0.55×10-3 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 电压U/V 0.320 0.340 0.396 0.440 0.460 0.500 0.520 0.570 0.610 电流I/mA 0.460 0.400 0.322 0.270 0.238 0.204 0.180 0.132 0.100 |
