1、简答题 如图所示，有一质子（质量为m，电荷量为e）由静止开始经电压为U1的电场的加速后，进入两块板间距离为d、板间电压为U2的平行金属板间，若质子恰好从两板正中间垂直电场方向射入偏转电场，求：（不计质子的重力）
（1）质子进入偏转电场时的速度；
（2）为保证质子能从下极板正中央的小孔射出，则极板的长度应为多少？
2、填空题 （1）某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡（×10），发现表针偏转角度极小，欧姆刻度数很大．现将旋钮调至另外一档，进行第二次测量使多用电表指针指在理想位置．下面列出第二次测量的可能进行的操作：
①将两表笔短接，并调零②将两表笔分别跟被测电阻的两端接触，观察指针的位置
③将多用电表在板上旋钮调到×100档④将多用电表面板上旋钮调到×1档
⑤随即记下表盘的读数，乘以欧姆表的倍率挡，测得电阻值
根据上述有关操作，则合理实验步骤应该是______（填以下正确选项）
A．①④②⑤B．④①②⑤C．③①②⑤D．①③②⑤
（2）如图所示，A、B、C是多用表在进行不同测量时，转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置．若用A档测量，指针偏转如D，则读数是______Ω；若用C档测量，指针偏转如D，则读数是______V．
3、简答题 某同学设计出如图所示电路，已知电源电动势为12V，内阻不计，R1=R3，R2=
| R3 2 |

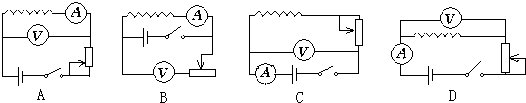

4、简答题 （1）在“测定金属的电阻率”实验中，有下列四种电路可供选择，为使测量结果误差较小，则应选择的电路是：______
（2）若已知被测电阻丝长度为l=0.5m，用螺旋测微器测量其直径，测量结果为图甲所示，则该金属丝的直径为D=_______，金属丝电阻率的表达式为ρ=______．
（3）利用测得的实验数据在U-I坐标系中描出的点如图乙所示，请你在坐标系中画出电阻丝的U-I图线．
（4）利用图线可得电阻丝的电阻率为ρ=______，根据下表信息可判断制造该金属丝的材料为______．
| 材?料 | 铝 | 铁 | 锰铜合金 | 镍铬合金 ρ/Ω?m 2.9×10-8 1.0×10-7 4.4×10-7 1.0×10-6 |
5、选择题 如图，质量为m、带电量为q的带电粒子从A点以竖直向上的速度v进入电场强度为E的水平匀强电场中．当粒子运动到B点时，速度方向变为水平，大小仍为v，已知粒子所受电场力和重力的大小相等，下列说法中正确的是（ ）
A．粒子在电场中做匀变速运动
B．A、B两点间的电势差为
| mv2 2q |
