1、简答题 实验室中有下列器材：量程3V的电压表，量程0.8A的电流表，电阻箱R，电键S，导线若干欲测量某一电源的电动势E和内阻r（E约为4.5V，r约为1.5Ω）．
①请选择合适的器材，设计一个实验方案（只要求在下面的虚线框内画出电路原理图）
②用图象法处理实验得到的数据时，要使图线是直线如何建立坐标系？如何由图象求得待测电源的电动势E和内阻r？
③按你设计的实验电路原理图，从下面的实物图中挑选实物并进行连线．
2、填空题 下面四个图，是某同学用恒定电流的电流场模拟静电场，描绘等势线的实验设计，其说法正确的是______
A．图①所示圆柱形电极M、N都接电源的正极，模拟等量正点电荷周围的静电场
B．图②所示圆柱形电极M接电源正极，圆环形电极N接电源负极，模拟正点电荷周围附近的静电场
C．图③所示两个平行的长条形电极M、N分别接电源正、负极，模拟平行板电容器间的静电场
D．图④所示圆柱形电极M接电源负极，模拟负点电荷周围的静电场．
3、选择题 一个电子（忽略电子重力）穿过某一空间而未发生偏转，则下述说法中错误的是（ ）
A．此空间可能只存在电场
B．此空间一定不存在磁场
C．此空间可能存在方向重合的电场和磁场
D．此空问可能存在正交的磁场和电场

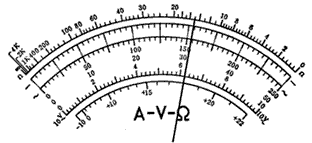

4、实验题 如图是多用表的刻度盘，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为__________mA；若选用倍率为“×100”的电阻挡测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_________Ω。如果要用此多用表测量一个约2.0×102Ω的电阻，为了使测量比较精确，应选的欧姆挡是__________（选填“×10”、“×100”或“×1k”）。换挡结束后，实验操作中首先要进行的步骤是__________。
5、选择题 在研究长度为L、横截面积为S的均匀导体中电流的流动时，在导体两端加上电压U，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场作用而加速，而和做热运动的正离子碰撞而减速，这样边反复碰撞边向前移动．可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v成正比，其大小可以表示成kv（k是恒量）．当电场力和碰撞的阻力相平衡时，导体中自由电子定向运动的速率v为一定值．这一定值为（ ? ）
A．ekU/L
B．eU/kL
C．eLU/k
D．eLkU
